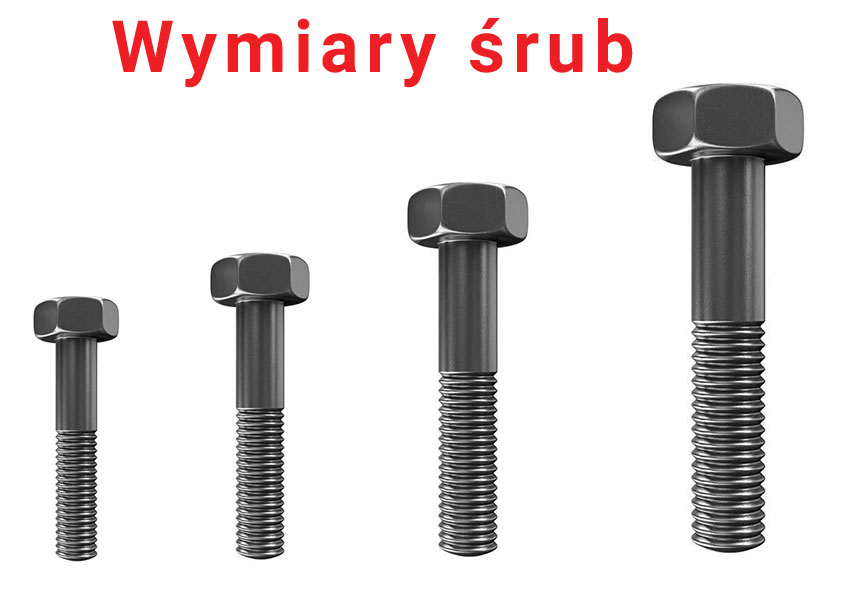

Wymiary śrub

Śruby to elementy w połączeniach gwintowanych, do których zalicza się: śruba, nakrętka, wkręt oraz elementy pomocnicze takie jak podkładka, zawleczka itp.

Śruba DIN-933/ISO-4017 sześciokątne z pełnym gwintem

	d	P [mm]	k [mm]	s [ISO/DIN]
	d	P [mm]	k [mm]	s [ISO/DIN]
1	M3	0.5	2	5.5
2	M4	0.7	2.8	7
3	M5	0.8	3.5	8
4	M6	1	4	10
5	M7	1	4.8	11
6	M8	1.25	5.3	13
7	M10	1.5	6.4	16/17
8	M12	1.75	7.5	18/19
9	M14	2	8.8	21/22
10	M16	2	10	24
11	M18	2.5	11.5	27
12	M20	2.5	12.5	30
13	M22	2.5	14	34/32
14	M24	3	15	36
15	M27	3	17	41
16	M30	3.5	18.7	46
17	M33	3.5	21	50
18	M36	4	22.5	55
19	M39	4	25	60
20	M42	4.5	26	65
21	M45	4.5	28	70
22	M48	5	30	75
23	M52	5	33	80
24	M56	5.5	35	85
25	M60	5.5	38	90
26	M64	6	40	95
27	M68	6	43	100

Śruba DIN-931/ISO-4014 sześciokątna z niepełnym gwintem

	d	P [mm]	k [mm]	b dla l<125 [mm]	b dla 125<l<200 [mm]	b dla l>200 [mm]	S [ISO/DIN]
	d	P [mm]	k [mm]	b dla l<125 [mm]	b dla 125<l<200 [mm]	b dla l>200 [mm]	S [ISO/DIN]
1	M3	0.5	2	12	-	-	5.5
2	M4	0.7	2.8	14	-	-	7
3	M5	0.8	3.5	16	22	-	8
4	M6	1	4	18	24	-	10
5	M7	1	4.8	20	26	-	11
6	M8	1.25	5.3	22	28	-	13
7	M10	1.5	6.4	26	32	45	16/17
8	M12	1.75	7.5	30	36	49	18/19
9	M14	2	8.8	34	40	53	21/22
10	M16	2	10	38	44	57	24
11	M18	2.5	11.5	42	48	61	27
12	M20	2.5	12.5	46	52	65	30
13	M22	2.5	14	50	56	69	34/32
14	M24	3	15	54	60	73	36
15	M27	3	17	60	66	79	41
16	M30	3.5	18.7	66	72	85	46
17	M33	3.5	21	72	78	91	50
18	M36	4	22.5	78	84	97	55
19	M39	4	25	84	90	103	60
20	M42	4.5	26	90	96	109	65
21	M45	4.5	28	96	102	115	70
22	M48	5	30	102	108	121	75
23	M52	5	33	-	116	129	80
24	M56	5.5	35	-	124	137	85
25	M60	5.5	38	-	132	145	90
26	M64	6	40	-	140	153	95
27	M68	6	43	-	148	161	100

Śruba DIN-960/ISO 8765 z łbem 6-kątnym z gwintem drobnozwojowym na części długości trzpienia

	d	b dla L<125	b dla L>125<200	b dla L>200	k	S	e min,
	d	b dla L<125	b dla L>125<200	b dla L>200	k	S	e min,
1	M8x1	22	28	41/-	5.3	13	14.38
2	M10x1	26	32	45/-	6.4	16/17	17,77/18,9
3	M10x1,25	26	32	45/-	6.4	16/17	17,77/18,9
4	M12x1,25	30	36	49/-	7.5	18/19	20,03/21,1
5	M12x1,5	30	36	49/-	7.5	18/19	20,03/21,1
6	M14x1,5	34	40	57/53/-	8.8	21/22	23,36/24,49
7	M16x1,5	38	44	57	10	24	26.17
8	M18x1,5	42	48	61	11,5/12	27	29.56
9	M20x1,5	46	52	65	12.5	30	32.95
10	M20x2	46	52	65	12.5	30	32.95
11	M22x1,5	50	56	69	14	34/32	37,29/35,03
12	M24x2	54	60	73	15	36	39.55
13	M27x2	60	66	79	17	41	45.2
14	M30x2	66	72	85	18.7	46	50.85
15	M33x2	-/72	78	91	21	50	55.37
16	M36x3	-/78	84	97	22.5	55	60.79
17	M39x3	-/84	90	103	25	60	66.44
18	M42x3	-/90	96	109	26	65	71.3
19	M45x3	-/96	102	115	28	70	76.95
20	M48x3	-/102	108	121	30	75	82.6
21	M52x4	-	116	129	33	80	88,25/88,6

Śruby DIN-912/ISO-4762 imbusowe

	d	P	bmin	k	dk	s
1	M2	0.4	16	2	3,8	1,5
2	M2,5	0.45	17	2,5	4,5	2
3	M3	0.5	18	3	5,5	2,5
4	M4	0.7	20	4	7	3
5	M5	0.8	22	5	8,5	4
6	M6	1	24	6	10	5
7	M8	1.25	28	8	13	6
8	M10	1,5	32	10	16	8
9	M12	1,75	36	12	18	10
10	M14	2	40	14	21	12
11	M16	2	44	16	24	14
12	M18	2,5	48	18	27	14
13	M20	2,5	52	20	30	17
14	M22	2,5	56	22	33	17
15	M24	3	60	24	36	19
16	M27	3	66	27	40	19
17	M30	3,5	72	30	45	22
18	M33	3,5	78	33	50	24
19	M36	4	84	36	54	27
20	M39	4	90	39	58	27
21	M42	4,5	96	42	63	32
22	M45	4,5	102	45	68	36
23	M48	5	108	48	72	36
24	M52	5	116	52	78	36
25	M56	5,5	124	56	84	41
26	M64	6	140	64	96	46
27	M72	6	156	72	108	55

Śruba DIN-912T/ISO z łbem walcowym z gniazdem TORX TYP-T

	d	b	dk	k	t	Nr
1	M2	16	3.8	1.4	1	Trx 6
2	M3	18	5.5	2	1.3	Trx 10
3	M4	20	7	2.5	2	Trx 20
4	M5	22	8.5	3	2.5	Trx 25
5	M6	24	10	4	3	Trx 30
6	M8	28	13	5	4	Trx 45
7	M10	32	16	6	5	Trx 50
8	M12	36	18	8	6	Trx 55

Śruba DIN-7991/ISO-10642 z łbem stożkowym z gniazdem sześciokątnym

	d	P	bmin	kmax	dk	a	s
	d	P	bmin	kmax	dk	a	s
1	M3	0.5	18	1.86	6.72	90°	2
2	M4	0.7	20	2.48	8.96	90°	2.5
3	M5	0.8	22	3.1	10.2	90°	3
4	M6	1	24	3.72	13.44	90°	4
5	M8	1.25	28	4.96	17.92	90°	5
6	M10	1.5	32	6.2	22.4	90°	6
7	M12	1.75	36	7.44	26.8	90°	8
8	M14	2	40	8.4	30.88	90°	10
9	M16	2	44	8.8	33.6	90°	10
10	M18	2.5	42	8	33	90°	12
11	M20	2.5	52	10.16	40.32	90°	12
12	M22	2.5	56	13.1	36	60°	14
13	M24	3	60	14	39	60°	14

Śruby występują wg. tolerancji wykonania:

C – śruby zgrubne, są to śruby, które zostały obrobione w części z gwintem. Mogą być używane przy obciążeniach statycznych w mało ważnych połączeniach. Dla prawidłowej wytrzymałości wymagany jest luz utrzymany między współpracującymi gwintami.
B – śruby średnio dokładne – posiadają trzpienie toczone bądź ciągnione. Mogą być obciążone statycznie lub dynamicznie. Zalecany luz pomiędzy trzpieniem śruby a otworem powinien się zawierać 1-2 mm. W celu zapewniania odpowiedniego nacisku śruby bądź nakrętki stosuje się podkładki o takiej samej twardości, stosowane podkładki powinny być fazowane 2-stronnie pod kątem 45
A – śruby dokładne – posiadają pogrubiony trzpień. Stosowane są w połączeniach pasowanych. Otwory pod śruby dokładne powinny być rozwiercane w końcowej operacji. Luz pomiędzy trzpieniem śruby a otworem powinien się zawierać od 0,2 do 0,3 mm.

Twardość śrub

Śruby również posiadają oznaczanie swoich właściwości fizycznych, które są umieszczane na łbie śruby np. 8.8 lub 10.9. Liczby te opisują odpowiednio:

1 liczba

Wytrzymałość na rozciąganie [MPa]

2 liczba

Stosunek granicy plastyczności Re [MPa] do minimalnej wartości na rozciąganie Rm [MPa].

Czyli śruba posiadająca oznaczenie 10.9 posiada właściwości mechaniczne i fizyczne według tabeli poniżej:

Własności mechaniczne i fizyczne		Klasy własności mechanicznych śrub
Własności mechaniczne i fizyczne		4.8	5.6	5.8	5.8	6.8	8.8	9.8	10.9	12.9
Rm [MPa]	nom.	400	500	500	500	600	800	900	1000	1200
Rm [MPa]	min.	420	500	520	520	600	800	900	1040	1220
Re [MPa]	nom.	320	300	400	400	480	640	720	900	1080
Re [MPa]	min.	340	300	420	420	480	640	720	940	1100
HB	min.	124	147	152	152	181	238	276	304	366
HB	max.	209	209	209	209	238	304	342	361	4154
