Mikrometry do gwintów – pomiar

Mikrometry do gwintów służą do wykonania dokładnego pomiaru średnicy podziałowej d2 gwintu zewnętrznego. Pomiar gwintu przy pomocy mikrometru do gwintów jest jedną z najlepszych metod. Mikrometrem można zmierzyć dowolny gwint zewnętrzny, który będzie się mieścił w zakresie pomiarowym 25 mm, nie zależnie od jego skoku i tolerancji.

Gwinty zewnętrzne możemy mierzyć lub sprawdzać prawidłowość ich wymiarów na 3 sposoby:

– mikrometr do gwintów – mierzona jest średnica podziałowa gwintu d2,

– sprawdzianami pierścieniowymi, Go-przechodnie, NoGo- nieprzechodnie. Ze względu na swoją cenę stosowane są w gwintach o niewielkich średnicach. Przypisane są do konkretnej średnicy gwintu, skoku oraz tolerancji. Aby sprawdzić dokładnie gwint musimy zaopatrzyć się w sprawdzian Go (który się powinien nakręcić na gwint) oraz NoGo – nie powinien się wkręcić na gwint. W Polsce producentem takich sprawdzianów jest wyłącznie firma Fanar,

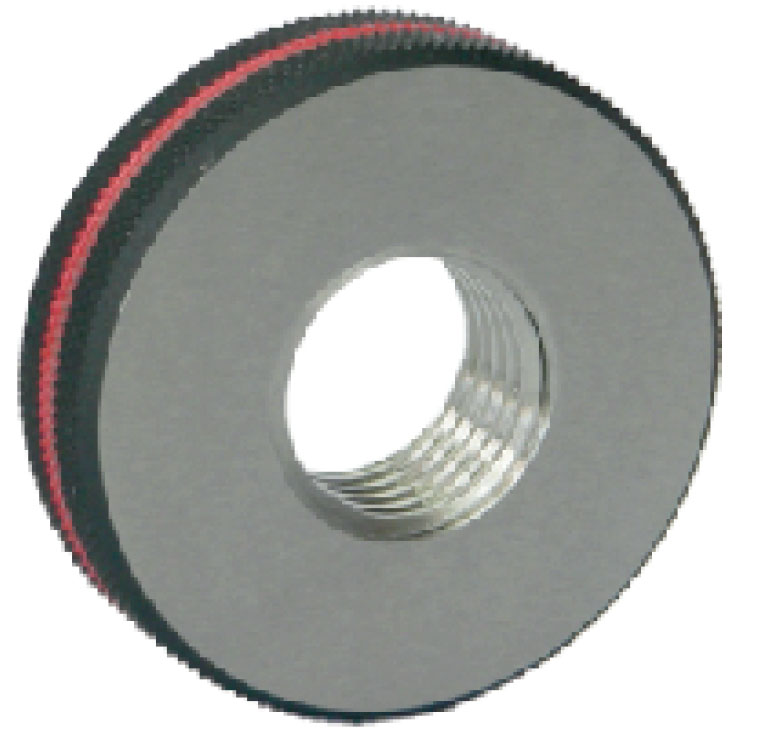

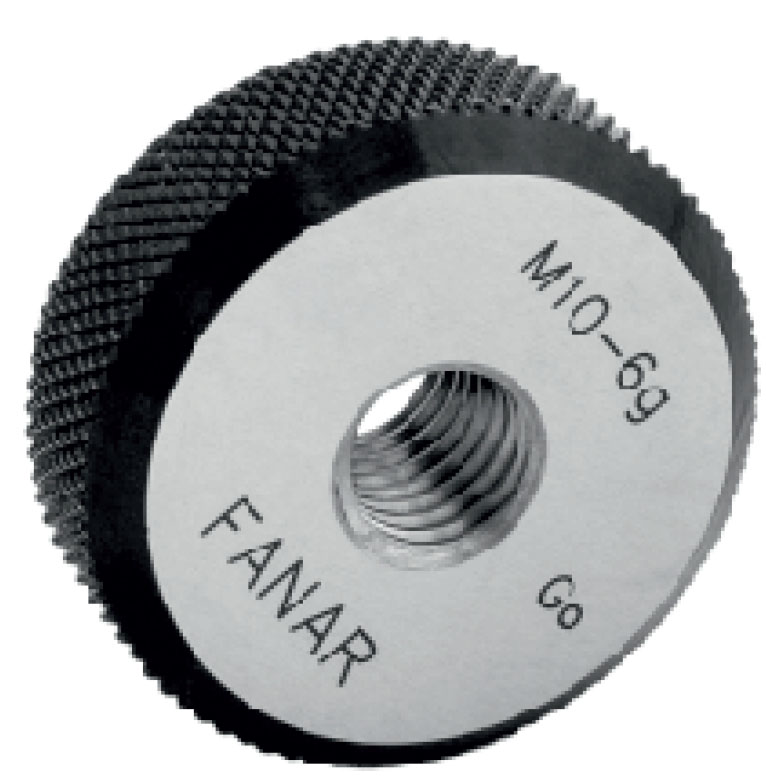

Sprawdzian pierścieniowy MSRh – przejściowy Go	Sprawdzian pierścieniowy MSRk – nieprzejściowy NoGo

– metoda trójwałeczkowa – stosowana głównie w mierzeniu sprawdzianów do gwintów, jest to najdokładniejsza metoda pomiaru gwintu. Polega ona włożeniu wałeczków w dno bruzdy gwintu a następnie dokonanie pomiaru rozstawienia mikrometrem bądź optimetrem. Wynik jak otrzymamy nie jest wynikiem bezpośrednim, otrzymujemy dane do obliczenia średnicy podziałowej gwintu.

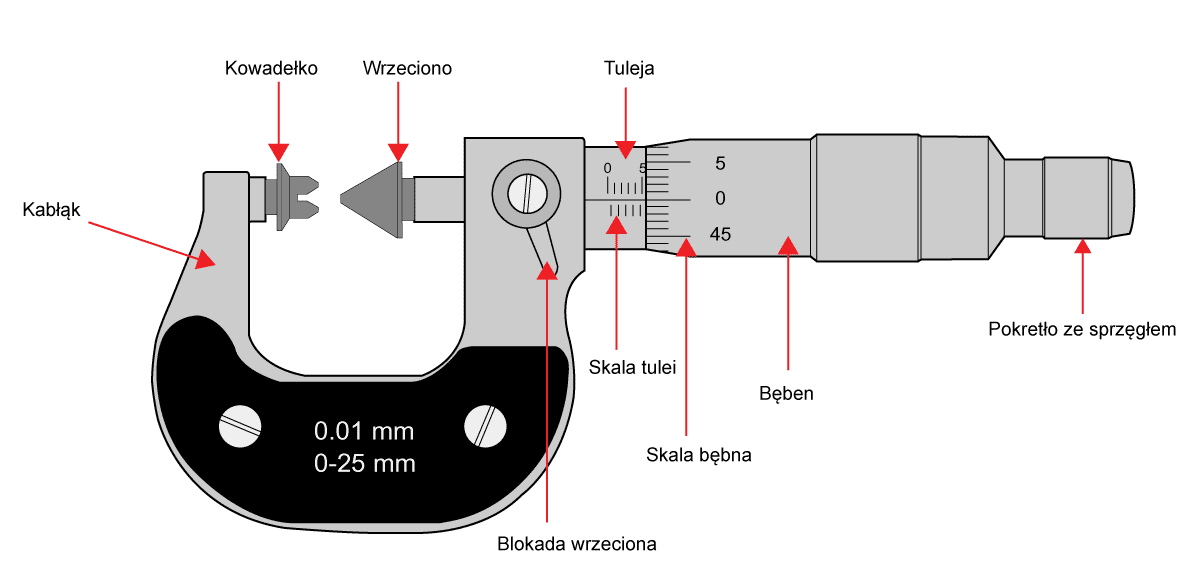

Budowa mikrometru

Końcówki pomiarowe

Wrzeciono	Kowadełko

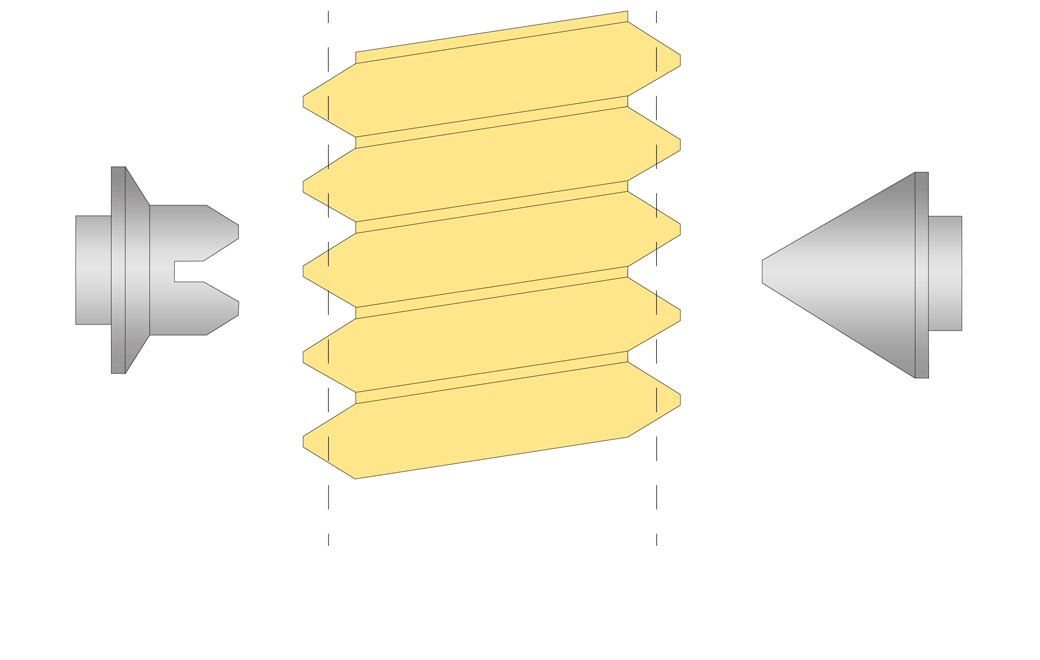

Mierzenie gwintu przy pomocy mikrometru

1. Pierwszym krokiem jest zamontowanie odpowiednich dla naszego gwintu końcówek: kowadełka oraz wczeciona. Końcówki dobiera się na podstawie kąta gwintu oraz jego skoku. Dla gwintów metrycznych M oraz zunifikowanych UN jest to 60° a dla gwintów calowych G 55°.
2. Przygotowany mikrometr
3. Dokonujemy pomiaru średnicy podziałowej gwintu d2

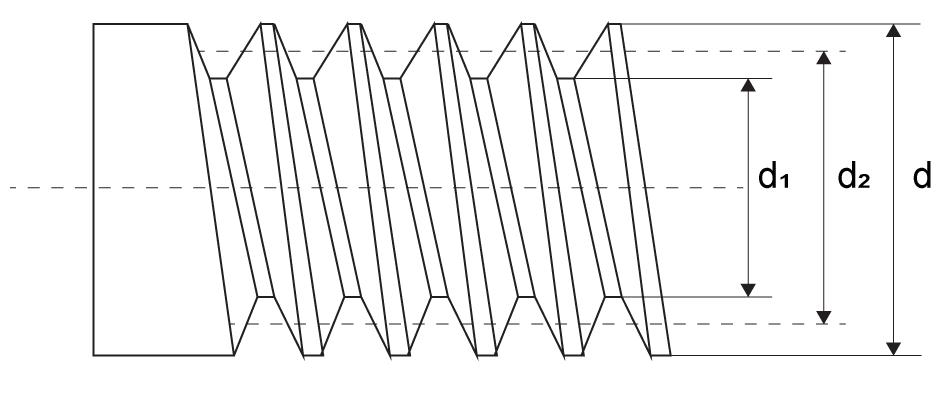

Ogólna geometria gwintu zewnętrznego

Gwint zewnętrzny

gdzie:

• d – średnica zewnętrzna nominalna,
• d1 – średnica wewnętrzna nominalna,
• d2 –  średnica podziałowa nominalna.

W zależności, jaką tolerancją posiadamy dla gwintów zewnętrznych metrycznych taką odchyłkę będziemy mieć od wartości nominalnej. Dla gwintu zewnętrznego standardową tolerancją jest 6g.

Wartość nominalną dla gwintów metrycznych określa norma PN-ISO 965-1-2001P i według której możemy obliczyć:

d₂=d-0,649*P

gdzie:

• d – średnica gwintu,
• P – oznacza skok, w przypadku gwintów metrycznych podawany w [mm]

Np. Gwint zewnętrzny metryczny zwykły M10x1,5 6g

d₂=10-(0,649*1,5)=10-0,9735=9,0265 [mm] – jest to wartość nominalna.

Aby poznać tolerancję możemy skorzystać z norm lub z kalkulatora gwintów
