Trzpienie do frezów piłkowych to nie odrębne narzędzie dla zastosowania frezów piłkowych. Frezy piłkowe NFTe to narzędzia skrawające tarczowe nasadzane służące do przecinania, nacinania rowków. Posiadają one duża średnicę mała grubość oraz dużą liczbę ostrz. Oznaczenie według polskiej normy to NFTe, w dalszej części podaje się średnicę x grubość/ilość zębów np. Frez NFTe 125×2/128.
Dobór trzpieni do frezów piłkowych NFTe
Trzpienie frezarskie do frezów piłkowych NFTe dobieramy według średnicy otworu freza D1. Frezy posiadają otwory w rozmiarach: 5 mm, 8 mm, 10 mm, 13 mm, 16 mm, 22 mm, 32 mm, 40 mm.
1. Dobór średnicy otworu frez piłkowego do trzpienia
Według rysunków poniżej średnica D1 freza piłkowego powinna być taka sama jak średnica trzpienia d.
| Otwór freza piłkowego D1 | Wymiar trzpienia dla freza piłkowego d |
 |
 |
2. Dobór trzpienia do mocowania maszyny
Gdy znamy już średnicę freza piłkowego przystępujemy do doboru trzpienia frezarskiego do mocowania w naszej maszynie. Do dyspozycji mamy 5 rodzai stożków
- DIN-69871-A – najpopularniejszy rodzaj mocowania w maszynach CNC. Charakterystyczną są 3 wycięcia na kołnierzu: 2 szerokie i 1 wąskie, które spełnia funkcję pozycjonowania trzpienia w maszynie. Nadaje się do wymiany automatycznej.
- MAS-403-BT – jest to stożek nieco krótszy od DIN-69871-A i posiada charakterystyczne 2 wycięcia na kołnierzu nieprzelotowe. Nadaje się do wymiany automatycznej.
- DIN-2080 – jest to stożek starszego typu stosowany w maszynach konwencjonalnych jak frezarki oraz tokarki. Na kołnierzu posiada 2 wycięcia przelotowe oraz wydłużoną końcówką stożka. Nie nadaje się ten stożek do wymiany automatycznej.
- DIN-228 – jest to stożek Morse’a z płetwą lub z gwintem, bardzo popularny w maszynach starszego typu- konwencjonalnych. Wymiana tego stożka odbywać się musi ręcznie. Stosowany w maszynach takich jak wiertarka pionowa oraz starsze frezarki bądź tokarki. Wielkość stożka określa się poprzez nazwę MK1, MK2 jak numer stożka Morse’a
[ps_product_list id_product=25694,17639]
Producenci trzpieni
W Polsce największym producentem trzpieni do frezów piłkowych a zarazem jedynym jest firma Bison-Bial Kolno. Jest to firma z bardzo dużym doświadczeniem, która powstała w 1948 roku a samą produkcję trzpieni, tulei rozpoczeła w 1966 roku.

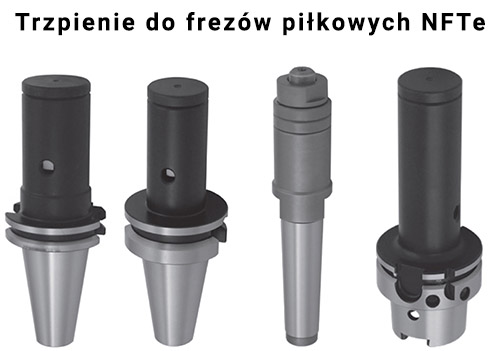

Trzpienie do frezów piłkowych rodzaje i wymiary
Trzpień frezarski 7373 DIN-69871-A
Wykonanie:
- tolerancja kąta stożka AT3,
- twardość powierzchni min 58 HRC,
- do obróbki konwencjonalnej oraz HSC.
Trzpień frezarski 7372 MAS-403-BT
Wykonanie:
- tolerancja kąta stożka AT3,
- twardość powierzchni min 58 HRC,
- do obróbki konwencjonalnej oraz HSC.
Trzpień frezarski 7314 DIN-2080
Wykonanie:
- tolerancja kąta stożka AT3,
- twardość powierzchni min 58 HRC,
- do obróbki konwencjonalnej.
Trzpień frezarski 7450 DIN-228
Wykonanie:
- tolerancja kąta stożka AT4
- twardość powierzchni min 58 HRC
- do obróbki konwencjonalnej
Trzpień frezarski 7872 DIN-69893
Wykonanie:
- tolerancja kąta stożka AT3
- twardość powierzchni min 58 HRC
- wyważanie trzpieni oraz tulei w klasie G6,3/15 000 obr/min.
- do obróbki HSC oraz precyzyjnej
