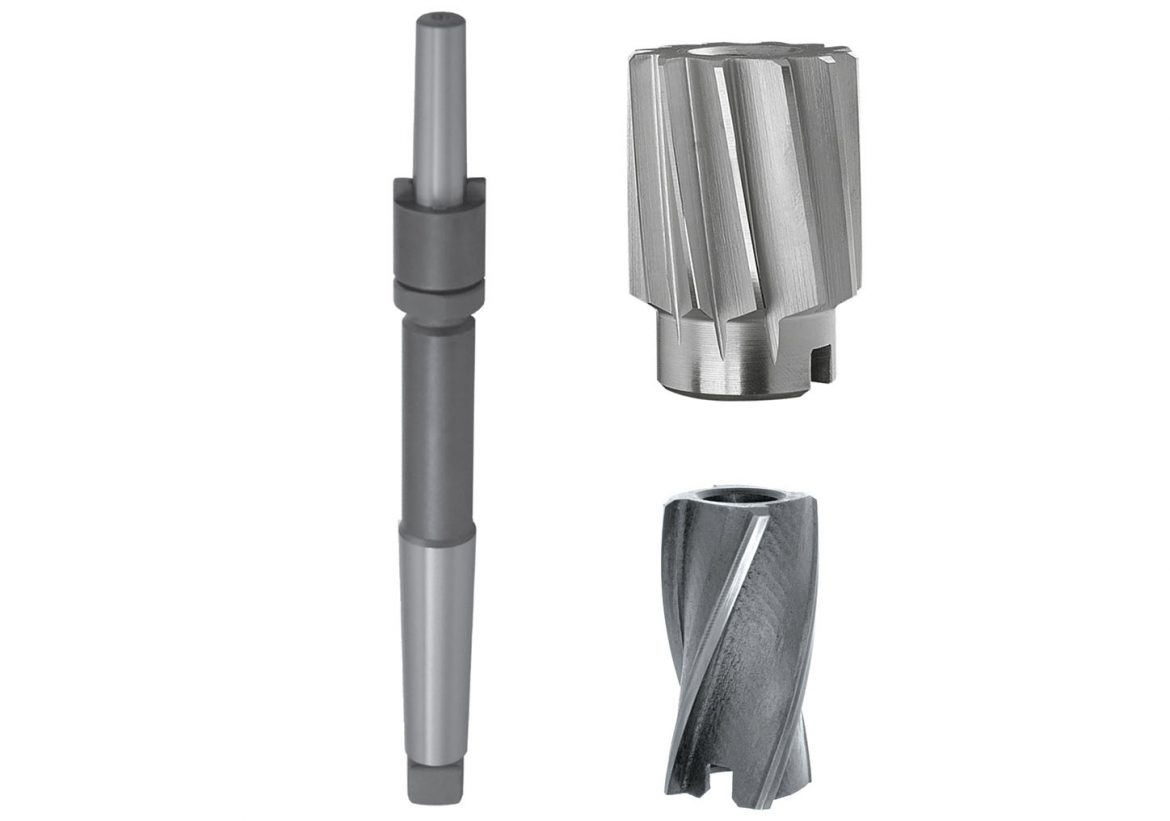

Rozwiertaki nasadzane to narzędzia przeznaczone do obróbki wstępnej lub wykańczającej otworów.
Ze względu na przeznaczenie wyróżnią się 2 typy rozwiertaków nasadzanych

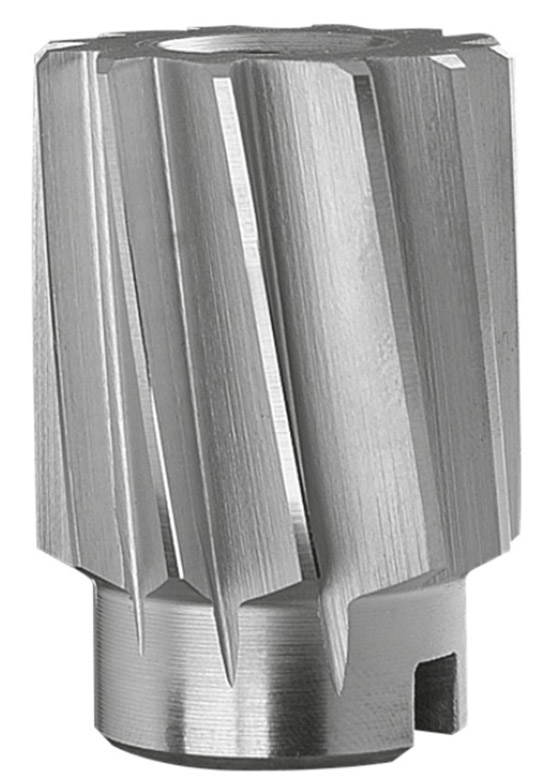

Rozwiertak zgrubny NRNa DIN 222 | Rozwiertak wykańczający NRNb DIN 219 |

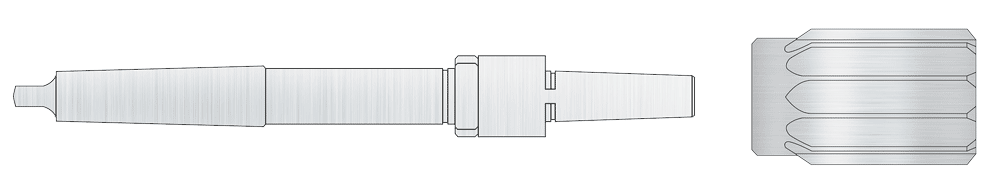

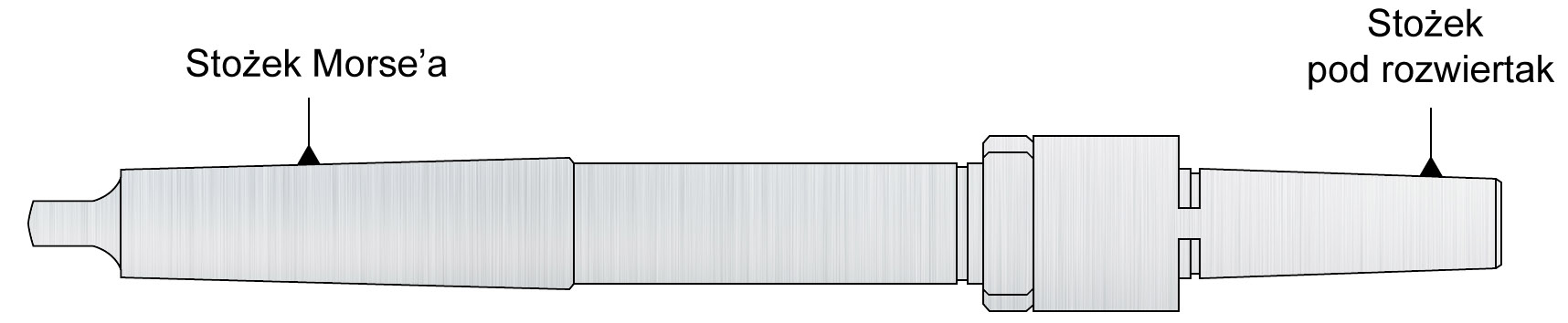

Aby móc użyć rozwiertaków nasadzanych wymagane są trzpienie do rozwiertaków na stożku Morse’a z płetwą o oznaczeniu np. PTRa 5310 3-22 DIN 228. Oznaczenie literowe PTRa jest to oznaczenie wg. normy polskiej a symbol 5310 jest symbolem firmy Bison-Bial, DIN-228-oznacza stożek Morse’a z płetwą.
Trzpienie do rozwiertaków nasadzanych dobierane są do rozwiertaków według otworu stożkowego o zbieżności 1:30 znajdującego się w rozwiertaku, który występuję w rozmiarze od Ø10- Ø50. Drugą wartością jest stożek Morse’a jaki chcemy zamocować w maszynie, który występuję w rozmiarze od MK2 do MK5.
Tabela trzpienie PTRa
Trzpienie PTRa 5310
D (h8) [mm] | d [mm] | L [mm] | Z |
---|---|---|---|
D (h8) [mm] | d [mm] | L [mm] | Z |
19.7 | 10 | 40 | 4 |
20.7 | 10 | 40 | 4 |
21.7 | 10 | 40 | 4 |
22.7 | 10 | 40 | 4 |
23.7 | 13 | 45 | 4 |
24.7 | 13 | 45 | 4 |
25.7 | 13 | 45 | 4 |
26.7 | 13 | 45 | 4 |
27.7 | 13 | 45 | 4 |
29.7 | 13 | 45 | 4 |
31.6 | 16 | 50 | 4 |
33.6 | 16 | 50 | 4 |
34.6 | 16 | 50 | 4 |
35.6 | 19 | 56 | 4 |
37.6 | 19 | 56 | 4 |
39.6 | 19 | 56 | 4 |
41.6 | 19 | 56 | 4 |
43.6 | 22 | 63 | 4 |
44.6 | 22 | 63 | 4 |
45.6 | 22 | 63 | 4 |
47.6 | 22 | 63 | 4 |
49.6 | 22 | 63 | 4 |
51.2 | 27 | 71 | 4 |
54.2 | 27 | 71 | 4 |
55.2 | 27 | 71 | 4 |
57.2 | 27 | 71 | 4 |
59.2 | 27 | 71 | 4 |
61.2 | 32 | 80 | 4 |
62.2 | 32 | 80 | 4 |
64.2 | 32 | 80 | 4 |
66.2 | 32 | 80 | 4 |
70.2 | 32 | 80 | 4 |
71.2 | 40 | 90 | 4 |
74.2 | 40 | 90 | 4 |
79.2 | 40 | 90 | 4 |
84 | 40 | 90 | 4 |
89 | 50 | 100 | 4 |
94 | 50 | 100 | 4 |
99 | 50 | 100 | 4 |

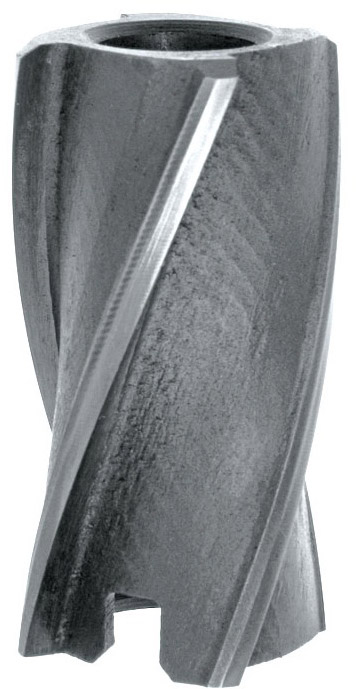

Do obróbki zgrubnej, czyli korekty geometrii otworu oraz przygotowania go do obróbki wykańczającej służy rozwiertak nasadzany zgrubny NRNa, przykładowe oznaczenie: rozwiertak NRNa 47,6 DIN 222 HSS.
Występują w rozmiarach niepełnych tak, aby rozwiertak wykańczający miał do skrawania odpowiednią ilość materiału.
Tabela rozwiertaki NRNa
Rozwiertaki NRNa
D (h8) [mm] | d [mm] | L [mm] | Z |
---|---|---|---|
D (h8) [mm] | d [mm] | L [mm] | Z |
19.7 | 10 | 40 | 4 |
20.7 | 10 | 40 | 4 |
21.7 | 10 | 40 | 4 |
22.7 | 10 | 40 | 4 |
23.7 | 13 | 45 | 4 |
24.7 | 13 | 45 | 4 |
25.7 | 13 | 45 | 4 |
26.7 | 13 | 45 | 4 |
27.7 | 13 | 45 | 4 |
29.7 | 13 | 45 | 4 |
31.6 | 16 | 50 | 4 |
33.6 | 16 | 50 | 4 |
34.6 | 16 | 50 | 4 |
35.6 | 19 | 56 | 4 |
37.6 | 19 | 56 | 4 |
39.6 | 19 | 56 | 4 |
41.6 | 19 | 56 | 4 |
43.6 | 22 | 63 | 4 |
44.6 | 22 | 63 | 4 |
45.6 | 22 | 63 | 4 |
47.6 | 22 | 63 | 4 |
49.6 | 22 | 63 | 4 |
51.2 | 27 | 71 | 4 |
54.2 | 27 | 71 | 4 |
55.2 | 27 | 71 | 4 |
57.2 | 27 | 71 | 4 |
59.2 | 27 | 71 | 4 |
61.2 | 32 | 80 | 4 |
62.2 | 32 | 80 | 4 |
64.2 | 32 | 80 | 4 |
66.2 | 32 | 80 | 4 |
70.2 | 32 | 80 | 4 |
71.2 | 40 | 90 | 4 |
74.2 | 40 | 90 | 4 |
79.2 | 40 | 90 | 4 |
84 | 40 | 90 | 4 |
89 | 50 | 100 | 4 |
94 | 50 | 100 | 4 |
99 | 50 | 100 | 4 |

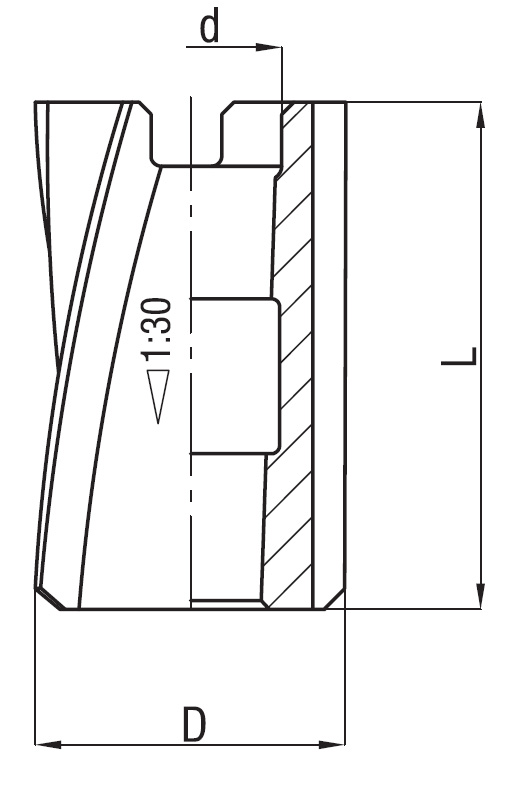

gdzie:
– D –średnica robocza rozwiertaka, wykonuje otwór z tolerancja H8,
– d – średnica otworu stożkowego,
– L – wysokość całkowita,
– Z – ilość zębów.
Rozwiertaki nasadzany NRNb służą do usunięcia końcowej warstwy materiału w otworze. Zadanie jego polega na nadaniu odpowiedniej średnicy otworu (tolerancji H7 najczęściej) oraz poprawieniu chropowatości.
Rozwiertaki wykańczaki posiadają więcej ostrzy jak zdzieraki, ilość ostrz wynosi od 4÷18 i jest zależna od średnicy rozwiertaka. W przypadku użycia rozwiertaka nasadzanego na wiertarce zaleca się mocowanie trzpienia+rozwiertaka w oprawce wahliwej tak aby rozwiertak wykańczak mógł dopasować swoje położenie względem wykonanego wcześniej otworu.
Tabela rozwiertaki NRNb
Rozwietaki NRNb
D (H7) [mm] | d [mm] | L [mm] | l [mm] | Z | |
---|---|---|---|---|---|
D (H7) [mm] | d [mm] | L [mm] | l [mm] | Z | |
1 | 18 | 10 | 40 | 28 | 8 |
2 | 19 | 10 | 40 | 28 | 8 |
3 | 20 | 10 | 40 | 28 | 8 |
4 | 21 | 10 | 40 | 28 | 8 |
5 | 22 | 10 | 40 | 28 | 8 |
6 | 23 | 10 | 40 | 28 | 8 |
7 | 24 | 13 | 45 | 32 | 8 |
8 | 25 | 13 | 45 | 32 | 8 |
9 | 26 | 13 | 45 | 32 | 8 |
10 | 27 | 13 | 45 | 32 | 8 |
11 | 28 | 13 | 45 | 32 | 8 |
12 | 29 | 13 | 45 | 32 | 8 |
13 | 30 | 13 | 45 | 32 | 8 |
14 | 31 | 16 | 50 | 36 | 10 |
15 | 32 | 16 | 50 | 36 | 10 |
16 | 33 | 16 | 50 | 36 | 10 |
17 | 34 | 16 | 50 | 36 | 10 |
18 | 35 | 16 | 50 | 36 | 10 |
19 | 36 | 19 | 56 | 40 | 10 |
20 | 37 | 19 | 56 | 40 | 10 |
21 | 38 | 19 | 56 | 40 | 10 |
22 | 39 | 19 | 56 | 40 | 10 |
23 | 40 | 19 | 56 | 40 | 10 |
24 | 41 | 19 | 56 | 40 | 10 |
25 | 42 | 19 | 56 | 40 | 10 |
26 | 44 | 22 | 63 | 45 | 10 |
27 | 45 | 22 | 63 | 45 | 12 |
28 | 46 | 22 | 63 | 45 | 12 |
29 | 47 | 22 | 63 | 45 | 12 |
30 | 48 | 22 | 63 | 45 | 12 |
31 | 49 | 22 | 63 | 45 | 12 |
32 | 50 | 22 | 63 | 45 | 12 |
33 | 52 | 27 | 71 | 50 | 12 |
34 | 54 | 27 | 71 | 50 | 12 |
35 | 55 | 27 | 71 | 50 | 12 |
36 | 56 | 27 | 71 | 50 | 12 |
37 | 58 | 27 | 71 | 50 | 12 |
38 | 59 | 27 | 71 | 50 | 12 |
39 | 60 | 27 | 71 | 50 | 12 |
40 | 62 | 32 | 80 | 56 | 14 |
41 | 63 | 32 | 80 | 56 | 14 |
42 | 65 | 32 | 80 | 56 | 14 |
43 | 67 | 32 | 80 | 56 | 14 |
44 | 68 | 32 | 80 | 56 | 14 |
45 | 70 | 32 | 80 | 56 | 14 |
46 | 71 | 32 | 80 | 56 | 14 |
47 | 72 | 40 | 90 | 63 | 14 |
48 | 75 | 40 | 90 | 63 | 14 |
49 | 78 | 40 | 90 | 63 | 14 |
50 | 80 | 40 | 90 | 63 | 14 |
51 | 81 | 40 | 90 | 63 | 14 |
52 | 85 | 40 | 90 | 63 | 14 |
53 | 90 | 50 | 100 | 71 | 16 |
54 | 95 | 50 | 100 | 71 | 16 |
55 | 100 | 50 | 100 | 71 | 16 |

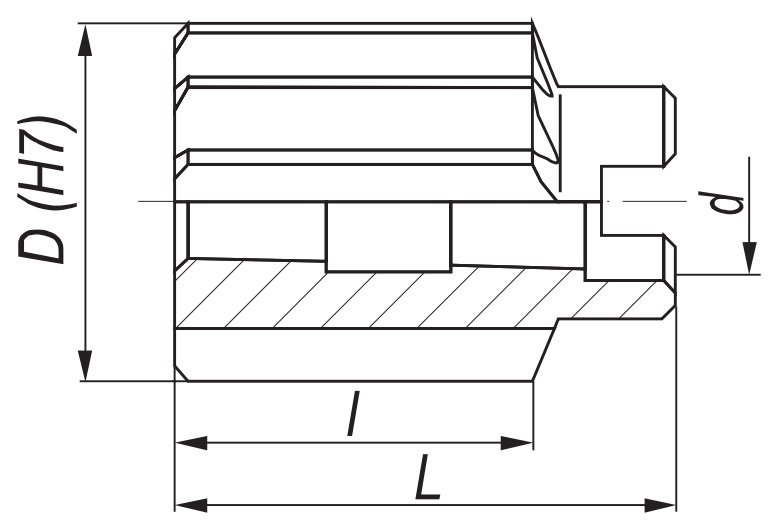

gdzie:
– D –średnica robocza rozwiertaka, wykonuje otwór z tolerancja H8,
– d – średnica otworu stożkowego,
– l – długość części roboczej,
– L – wysokość całkowita.
W zależności od średnicy rozwiertaka powinniśmy dobrać odpowiedni posuw dla średnicy, której będziemy używać. Do obliczeń całkowitych można użyć pomocnego kalkulatora parametrów skrawania.
Grupa materiałowa | HSS Vc [m/min] | posuw na ostrze fz [mm/ostrze] w zależności od D [mm] | |||||
---|---|---|---|---|---|---|---|
D [mm] | >5 | 10 | 16 | 25 | 40 | 63 | |
1.1 | 8:10 | 0,08 | 0,12 | 0,16 | 0,2 | 0,28 | 0,4 |
1.2 | 8:10 | 0,08 | 0,12 | 0,16 | 0,2 | 0,28 | 0,4 |
1.3 | 8:10 | 0,08 | 0,12 | 0,16 | 0,2 | 0,28 | 0,4 |
1.4 | 8:10 | 0,08 | 0,12 | 0,16 | 0,2 | 0,28 | 0,4 |
1.5 | 3:5 | 0,06 | 0,08 | 0,12 | 0,16 | 0,24 | 0,32 |
1.6 | 3:5 | 0,06 | 0,08 | 0,12 | 0,16 | 0,24 | 0,32 |
1.7 | 3:5 | 0,06 | 0,08 | 0,12 | 0,16 | 0,24 | 0,32 |
1.8 | 5:8 | 0,08 | 0,12 | 0,16 | 0,2 | 0,28 | 0,4 |
1.9 | |||||||
1.10 | |||||||
1.11 | |||||||
2.1 | 2:3 | 0,08 | 0,12 | 0,16 | 0,2 | 0,28 | 0,4 |
2.2 | 2:3 | 0,08 | 0,12 | 0,16 | 0,2 | 0,28 | 0,4 |
2.3 | 5:8 | 0,08 | 0,12 | 0,16 | 0,2 | 0,28 | 0,4 |
3.1 | 6:8 | 0,13 | 0,16 | 0,2 | 0,24 | 0,4 | 0,4 |
3.2 | 3:5 | 0,1 | 0,14 | 0,16 | 0,2 | 0,28 | 0,4 |
3.3 | 3:5 | 0,1 | 0,14 | 0,16 | 0,2 | 0,28 | 0,4 |
3.4 | 3:5 | 0,1 | 0,14 | 0,16 | 0,2 | 0,28 | 0,4 |
3.5 | |||||||
4.1 | 2:3 | 0,06 | 0,08 | 0,12 | 0,16 | 0,24 | 0,32 |
4.2 | 2:3 | 0,06 | 0,08 | 0,12 | 0,16 | 0,24 | 0,32 |
4.3 | |||||||
5.1 | 2:3 | 0,06 | 0,08 | 0,12 | 0,16 | 0,24 | 0,32 |
5.2 | 2:3 | 0,06 | 0,08 | 0,12 | 0,16 | 0,24 | 0,32 |
5.3 | |||||||
6.1 | 12:16 | 0,12 | 0,16 | 0,2 | 0,24 | 0,32 | 0,4 |
6.2 | 12:16 | 0,12 | 0,16 | 0,2 | 0,24 | 0,32 | 0,4 |
6.3 | 8:10 | 0,12 | 0,16 | 0,2 | 0,24 | 0,32 | 0,4 |
6.4 | 8:10 | 0,12 | 0,16 | 0,2 | 0,24 | 0,32 | 0,4 |
7.1 | 12:16 | 0,12 | 0,16 | 0,2 | 0,24 | 0,32 | 0,4 |
7.2 | 12:16 | 0,12 | 0,16 | 0,2 | 0,24 | 0,32 | 0,4 |
7.3 | 8:10 | 0,12 | 0,16 | 0,2 | 0,24 | 0,32 | 0,4 |
7.4 | 8:10 | 0,12 | 0,16 | 0,2 | 0,24 | 0,32 | 0,4 |
8.1 | 5:8 | 0,2 | 0,28 | 0,32 | 0,4 | 0,48 | 0,56 |
8.2 | 3:5 | 0,16 | 0,24 | 0,28 | 0,36 | 0,4 | 0,48 |
8.3 | 3:5 | 0,16 | 0,24 | 0,28 | 0,36 | 0,4 | 0,48 |
