Wiertła długie NWKb DIN-340

Wiertła długie do metalu DIN 340, należą do narzędzi skrawających przeznaczonych do wykonywania (głębszych niż standardowo) otworów w pełnym materiale. Posiadają oznaczenie wg. polskiej normy NWKb oraz wg. niemieckiej DIN-340. Normy te określają dane wymiarowe wierteł, jakie powinny posiadać tak, aby każde wiertło NWKb DIN-340 posiadało te same wymiary niezależnie jaki producent je wyprodukuje. Tolerancja części roboczej wykonana jest wg. tolerancji h8.

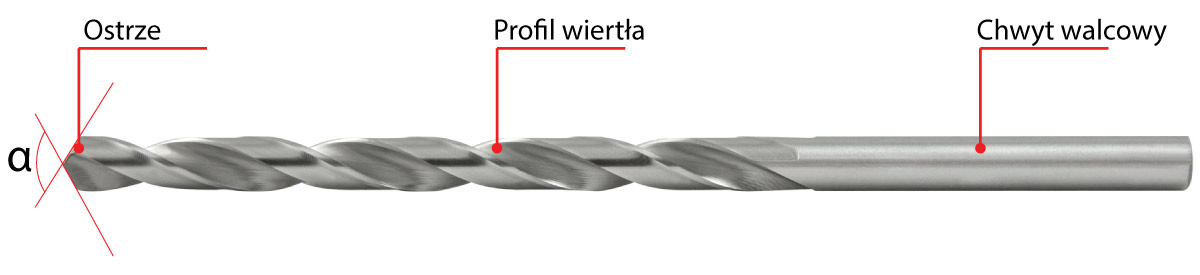

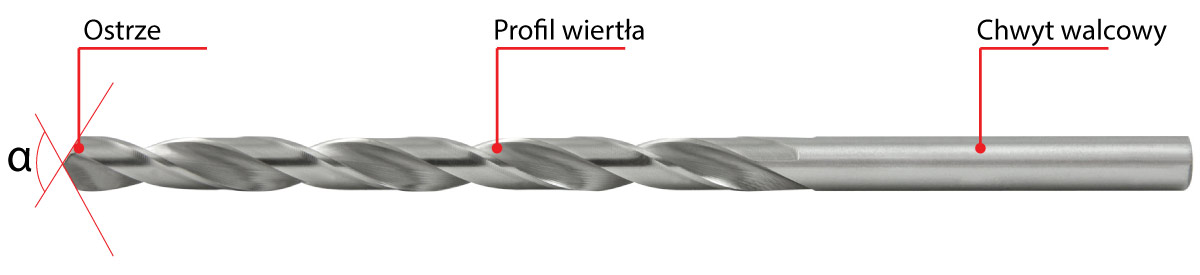

Budowa wiertła długiego NWKb DIN-340

Wiertła długie DIN-340 służą do wykonywania:

otworów na gotowo, czyli otwór nie jest poddawany dalszej obróbce. Możemy uzyskać otwory w klasach dokładności IT11-IT12 lub w bardzo korzystnych warunkach IT10,
do dalszej obróbki, czyli otwór poddawany jest np. rozwiercaniu, wytaczaniu bądź gwintowaniu.

Występują standardowo w rozmiarach od 0,1 do 20 mm co 0,1 mm. Wykonywane są najczęściej ze stali szybkotnącej HSS (high speed steel) o twardości 62 HRC lub ze stali szybkotnącej z dodatkiem kobaltu 5% HSSE o twardości 64 HRC lub inaczej HSSCo5.

Większa ilość kobaltu jak 5% jest niepożądana, ponieważ zwiększa on twardość materiału ale i jego kruchość a w przypadku długiego wiertła są one narażone na niestabilne warunki wiercenia, co może doprowadzić do jego pęknięcia. Obecność kobaltu w narzędziach wpływa pozytywnie na jego żywotność jak i na szersze zastosowanie np. w stali, staliwie, stali nierdzewnej oraz żeliwie. Wadą kobaltu jest jego cena, co przekłada się również na wyższe ceny wierteł HSSE.

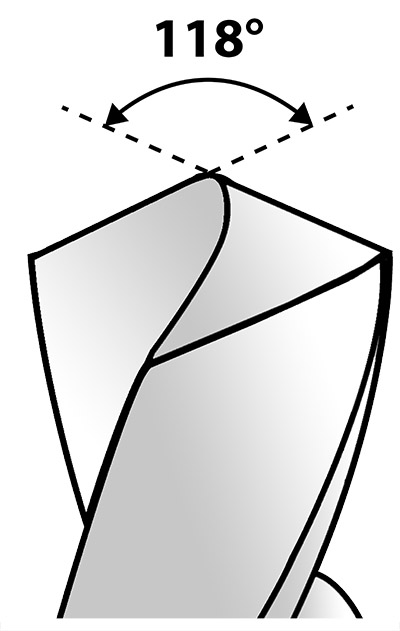

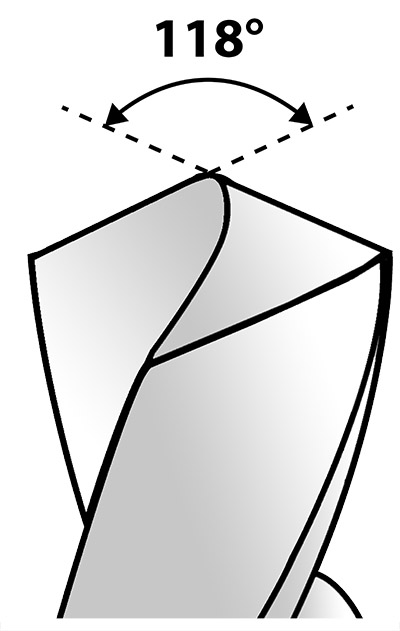

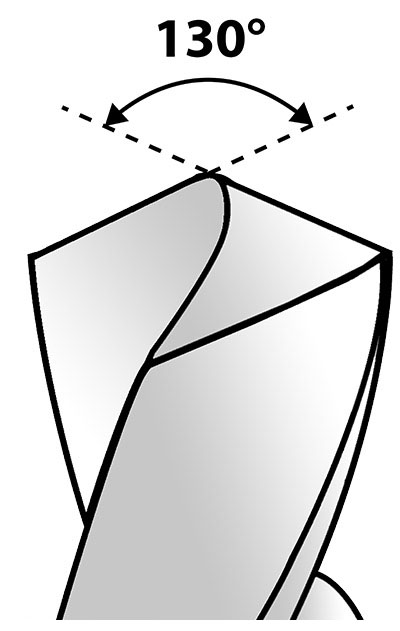

Wiertła NWKb wykonywane są w 2 wariantach zaostrzenia ostrza

W Polsce jedynym producentem wierteł jest firma Huta Baildon z Katowic, która istnieje już na polskim rynku od 1823 a wydział wierteł od 1908 roku. Wiertła Baildon posiadają oznaczenia na swoich trzonkach BHH lub Baildon.

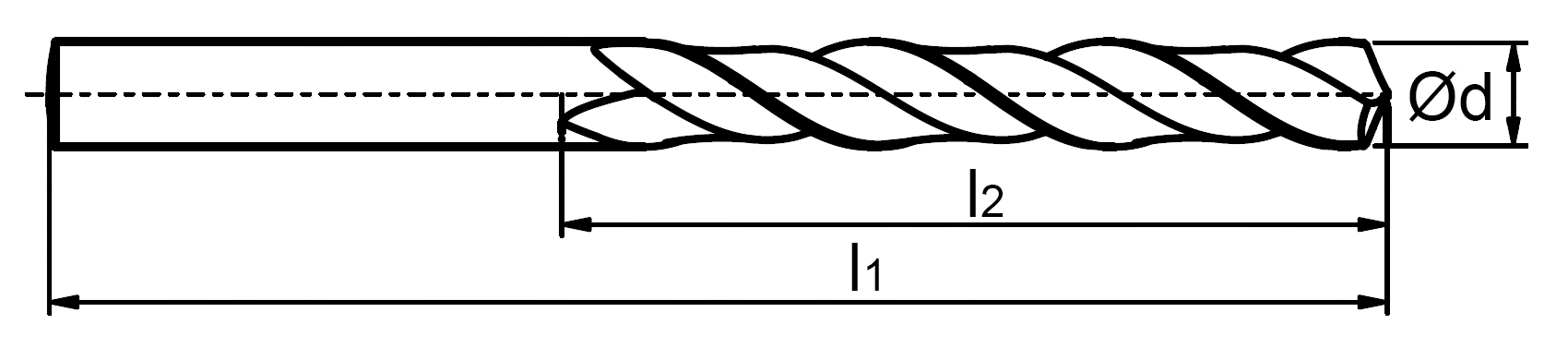

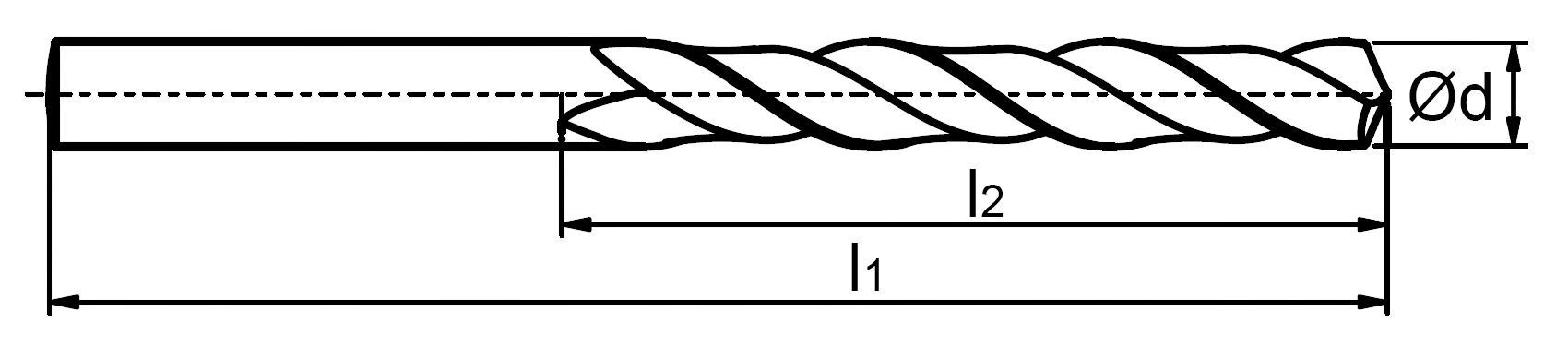

Wymiary wierteł długich NWKb DIN-340 prawoskrętnych z chwytem walcowym

Wiertła NWKb DIN-340

	d mm (h8)	l1 mm	I2 mm
	d mm (h8)	l1 mm	I2 mm
1	1	56	33
2	1.05	56	33
3	1.1	60	37
4	1.15	60	37
5	1.2	65	41
6	1.25	65	41
7	1.3	65	41
8	1.35	70	45
9	1.4	70	45
10	1.45	70	45
11	1.5	70	45
12	1.55	76	50
13	1.6	76	50
14	1.65	76	50
15	1.7	76	50
16	1.75	80	53
17	1.8	80	53
18	1.85	80	53
19	1.9	80	53
20	1.95	85	56
21	2	85	56
22	2.05	85	56
23	2.1	85	56
24	2.15	90	59
25	2.2	90	59
26	2.25	90	59
27	2.3	90	59
28	2.35	90	59
29	2.4	95	62
30	2.45	95	62
31	2.5	95	62
32	2.55	95	62
33	2.6	95	62
34	2.65	95	62
35	2.7	100	66
36	2.75	100	66
37	2.8	100	66
38	2.85	100	66
39	2.9	100	66
40	2.95	100	66
41	3	100	66
42	3.1	106	69
43	3.2	106	69
44	3.3	106	69
45	3.4	112	73
46	3.5	112	73
47	3.6	112	73
48	3.7	112	73
49	3.8	119	78
50	3.9	119	78
51	4	119	78
52	4.1	119	78
53	4.2	119	78
54	4.3	126	82
55	4.4	126	82
56	4.5	126	82
57	4.6	126	82
58	4.7	126	82
59	4.8	132	87
60	4.9	132	87
61	5	132	87
62	5.1	132	87
63	5.2	132	87
64	5.3	132	87
65	5.4	139	91
66	5.5	139	91
67	5.6	139	91
68	5.7	139	91
69	5.8	139	91
70	5.9	139	91
71	6	139	91
72	6.1	148	97
73	6.2	148	97
74	6.3	148	97
75	6.4	148	97
76	6.5	148	97
77	6.6	148	97
78	6.7	148	97
79	6.8	156	102
80	6.9	156	102
81	7	156	102
82	7.1	156	102
83	7.2	156	102
84	7.3	156	102
85	7.4	156	102
86	7.5	156	102
87	7.6	165	109
88	7.7	165	109
89	7.8	165	109
90	7.9	165	109
91	8	165	109
92	8.1	165	109
93	8.2	165	109
94	8.3	165	109
95	8.4	165	109
96	8.5	165	109
97	8.6	175	115
98	8.7	175	115
99	8.8	175	115
100	8.9	175	115
101	9	175	115
102	9.1	175	115
103	9.2	175	115
104	9.3	175	115
105	9.4	175	115
106	9.5	175	115
107	9.6	184	121
108	9.7	184	121
109	9.8	184	121
110	9.9	184	121
111	10	184	121
112	10.1	184	121
113	10.2	184	121
114	10.3	184	121
115	10.4	184	121
116	10.5	184	121
117	10.6	184	121
118	10.7	195	128
119	10.8	195	128
120	10.9	195	128
121	11	195	128
122	11.1	195	128
123	11.2	195	128
124	11.3	195	128
125	11.4	195	128
126	11.5	195	128
127	11.6	195	128
128	11.7	195	128
129	11.8	195	128
130	11.9	205	134
131	12	205	134
132	12.1	205	134
133	12.2	205	134
134	12.3	205	134
135	12.4	205	134
136	12.5	205	134
137	12.6	205	134
138	12.7	205	134
139	12.8	205	134
140	12.9	205	134
141	13	205	134
142	13.1	205	134
143	13.2	205	134
144	13.3	214	140
145	13.4	214	140
146	13.5	214	140
147	13.6	214	140
148	13.7	214	140
149	13.75	214	140
150	13.8	214	140
151	13.9	214	140
152	14	214	140
153	14.25	220	144
154	14.5	220	144
155	14.75	220	144
156	15	220	144
157	15.25	227	149
158	15.5	227	149
159	15.75	227	149
160	16	227	149
161	16.25	235	154
162	16.5	235	154
163	16.75	235	154
164	17	235	154
165	17.25	241	158
166	17.5	241	158
167	17.75	241	158
168	18	241	158
169	18.25	247	162
170	18.5	247	162
171	18.75	247	162
172	19	247	162
173	19.25	254	166
174	19.5	254	166
175	19.75	254	166
176	20	254	166
