Specyfikacja narzynek calowych

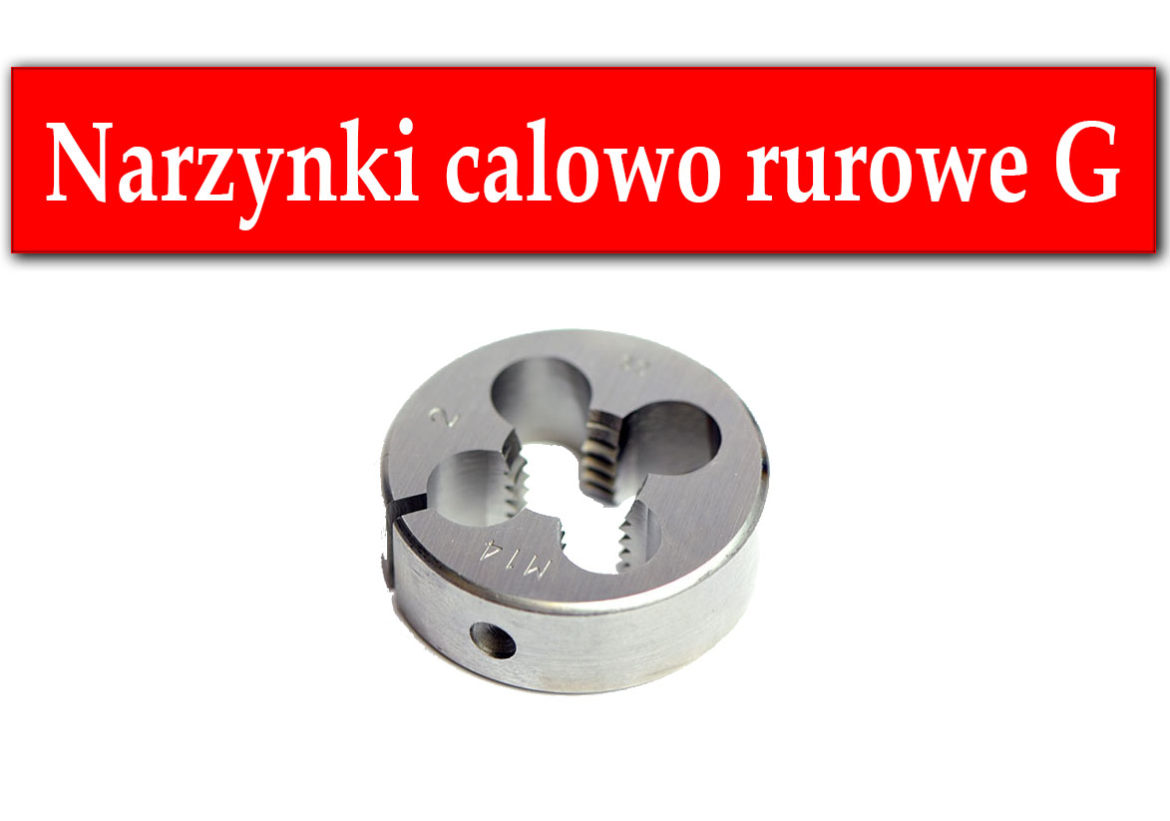

Narzynki calowe to potoczne określenie dla narzynek rurowo-walcowych o zarysie gwintu G (DIN-ISO 228), który posiada 55 stopni. Nazwa jest nieco niedokładna, ponieważ rozmiar gwintu jest określany w calach, a istnieje również inna narzynka posiadające calowe wymiary, jak na przykład: UNC, UNF, BSW oraz BSF.

Największym producentem tego typu narzędzi w Polsce, ale również w Europie, jest firma Fanar z Ciechanowa. Narzynka polskiego producenta charakteryzują się wysoką jakością, trwałością oraz stosunkowo bardzo dobrą ceną.

Narzynka calowa rurowa wykonywane są według normy wymiarowej DIN-EN 24 23, a sam gwint G natomiast wg. normy DIN-ISO 228.

Narzynka calowa do gwintowania posiadają kilka wymiarów:

ød₁ –wysokość,

h₁ – szerokość,

w – ilość rowków wiórowych.

W zależności od wielkości, narzynek posiadają również różną ilość rowków wiórowych W, od 4÷8.

G	ød1	1″/P	P	ød2xh1	W
G-1/4”	13,16	19	1,337	38×10	4	13,03
G-3/8”	16,66	19	1,337	45×14	5	16,54
G-1/2”	20,96	14	1,814	45×14	6	20,81
G-5/8”	22,91	14	1,814	55×16	5	22,77
G-3/4”	26,44	14	1,814	55×16	6	26,3
G-7/8”	30,2	14	1,814	65×18	6	30,06
G-1”	33,25	11	2,309	65×18	7	33,07
G-1.1/8”	37,9	11	2,309	75×20	7	37,72
G-1.1/4”	41,91	11	2,309	75×20	8	41,73
G-1.3/8”	44,32	11	2,309	90×22	7	44,14
G-1.1/2”	47,8	11	2,309	90×22	7	47,62
G-1.3/4”	53,75	11	2,309	105×22	8	53,57
G-2”	59,61	11	2,309	105×22	8	59,43
G-2.1/4”	65,71	11	2,309	120×22	8	65,49

Sam gwint calowy jest bardzo popularny, ze względu na swoją uniwersalność i powszechność w stosowaniu. Duża szczelność tego typu gwintów sprawia, że najczęściej używany jest w połączeniach rurowych oraz tam, gdzie występuje  kontakt z cieczą.

Narzynek używa się głównie przy pomocy przeznaczonego do tego celu, specjalnego pokrętła. Składa się ono z dwóch ramion oraz części mocującej w kształcie koła, w której znajduje się pięć śrub mocujących.
