Budowa i oznaczenie narzynek

Narzynki – to narzędzia wieloostrzowe okrągłe posiadające następujące charakterystyczne wymiary:

• średnicę,
• grubość,
• rowki wiórowe,
• ostrza nacinające.

Służy do nacinania gwintu zewnętrznego przy jednym przejściu na gotowe. Zazwyczaj narzynka posiada pełny gwint
po 1,75*P (P- skok gwintu) czyli dla narzynka M10 która posiada skok P=1,5 mm, pełen gwint rozpocznie się po 2,5 mm.

P * 1,75 = odległość do pełnego gwintu

1,5mm * 1,75 = 2,5mm

Narzynka wykonuje gwint w tolerancji:

• 6g (gwint metryczny),
• 2A (gwint zunifikowany),
• A (gwint rurowo walcowy).

Konstrukcja Narzynek

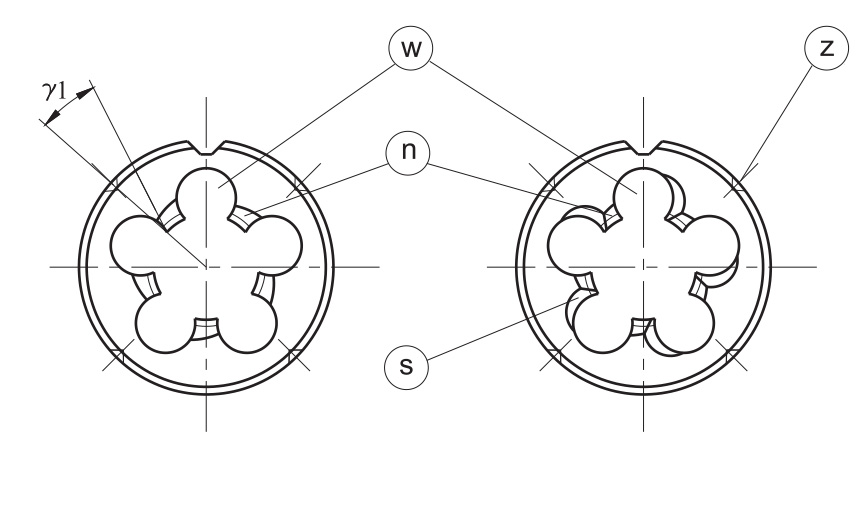

Schemat konstrukcji narzynek

Gdzie:

• Ød1 – średnica nominalna gwintu,
• Ød2 – średnica zewnętrzna,
• Ƙ – kąt nakroju,
• γ1 – kąt nakroju,
• γ2 – kąt natarcia,
• w – otwory wiórowe,
• n – nakrój,
• s – skośna powierzchnia natarcia,
• z – otwory zaciskowe.

W przypadku gwintowania ręcznego narzynkami, mocowanie odbywa się w specjalnych oprawkach do tego przeznaczonych takich jak na zdjęciu poniżej.

Oprawka narzynek

Oprawki do narzynek posiadają specjalne wkręty, które są wkręcane w stożkowe czopy, przez co zabezpieczają narzynkę przed obracaniem się w oprawce.

Oprawki te, dodatkowo rozkładają równomiernie siłę na obwodzie narzynek w czasie gwintowania (co zabezpiecza ją przed złamaniem). Częstym błędem (zwłaszcza przy dużych narzynkach) jest niestosowanie oprawek, co skutkuje uszkodzeniem jej w czasie pracy

Narzynkę produkuje się są w określonych normach – np. DIN-EN 22 568.

Oznaczenie narzynek

Oznaczenie narzynek
