Frezy teowe- przeznaczenie
Frezy teowe do rowków teowych są to frezy trzpieniowe kształtowe, służące do nacinania rowków w kształcie litery T. Praca freza teowego polega na usunięciu bocznej części materiału w rowku prostokątnym wcześniej wykonanym np. przez frezy do rowków NFPg DIN-327. Posiadają one ostrza na przemian skośne co ma za zadanie zmniejszenie rozłożenie bardziej równomiernie oporów skrawania przypadające na jedno ostrze oraz stabilizacji narzędzia.
Rodzaje frezów teowych
Ze względu na materiał z jakich wykonany jest frez możemy wyróżnić, frezy wykonane jako:
- Narzędzie monolityczne z HSS (stal szybkotnąca), HSSE (stal szybkotnąca kobaltowa) o oznaczeniu NFRs DIN-851 lub VHM (widiowe). Stal szybkotnąca (z ang. High speed steel), która charakteryzuje się:dużą odpornością na ścieranie, wysoką temperaturą odpuszczania dzięki czemu można je stosować w warunkach wysokich temperatur.

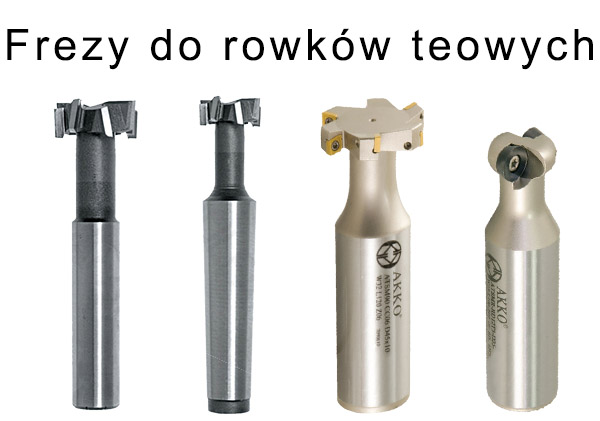

Frez teowy NFRs DIN-851 AA monlityczny HSS chwyt walcowy Frez teowy NFRg DIN-851 BN HSS monlityczny chwyt na stożku Morse’a z gwintem
- Narzędzie składane na płytki widiowe o oznaczeniu wg. Akko Narzędzia składane w stosunku do narzędzi HSS są droższe przy zakupie ale dzięki zastosowaniu płytek skrawających są zdecydowanie bardziej wydajne oraz bardzie ekonomiczne przy dłuższym stosowaniu.
Frez teowy składany 215.13 Akko Frez teowy składany z płytkami okrągłymi Akko
Rodzaje mocowań frezów teowych
Ze względu na mocowanie frezów teowych można podzielić na 2 rodzaje.
 |
 |
Chwyt walcowy przeznaczony jest do mniejszej średnicy frezów, zaletą tego rozwiązania jest możliwość montażu w wielu oprawkach bądź tulejkach zaciskowych. Występują również chwyty walcowe ze spłaszczeniem Weldona, dzięki któremu zyskujemy zabezpieczenie przed przekręcaniem narzędzia w oprawce.
Natomiast frezy teowe z chwytem stożkowym Morse’a z gwintem dedykowane są dla narzędzi o większych średnicach gdzie występują duże obciążenia. Stożek Morse’a według normy DIN-2080, używany jest w maszynach konwencjonalnych (tokarkach, frezarkach) oraz wiertarkach pionowych.
Wymiary frezów teowych tabela
Wymiary frezów teowych z chwytem walcowym NFRs DIN-851 AA
 |
 |
Wymiary frezów teowych z chwytem stożkowym Morse’a NFRg DIN-851 BN
 |
 |
Tabela frezów teowych składanych model 215.13 produkcji Akko
|
 |
Frez teowy składany ATSM
Tabela frezów teowych składanych na płytki okrągłe produkcji Akko
|
 |
Producenci frezów teowych
Największym producentem frezów teowych w Polsce jest firma Dolfamex z Jeleniej Góry. Firma Dolfamex należy do grupy kapitałowej Stalmot, produkuje frezy teowe zarówno ze stali szybkotnącej jak i składane. Dolfamex swoje początki ma 1945 roku w którym powstała „Państwowa wytwórnia przyrządów lotniczych”.
Drugim uznanym producentem narzędzi teowych składanych jest firma turecka Akko z miasta Konya. Firma Akko produkuje takie frezy na płytki wieloostrzowe CCMT oraz na płytki okrągłe RDMT.
