Frezy piłkowe NFTe Globus

Frezy piłkowe NFTe – budowa

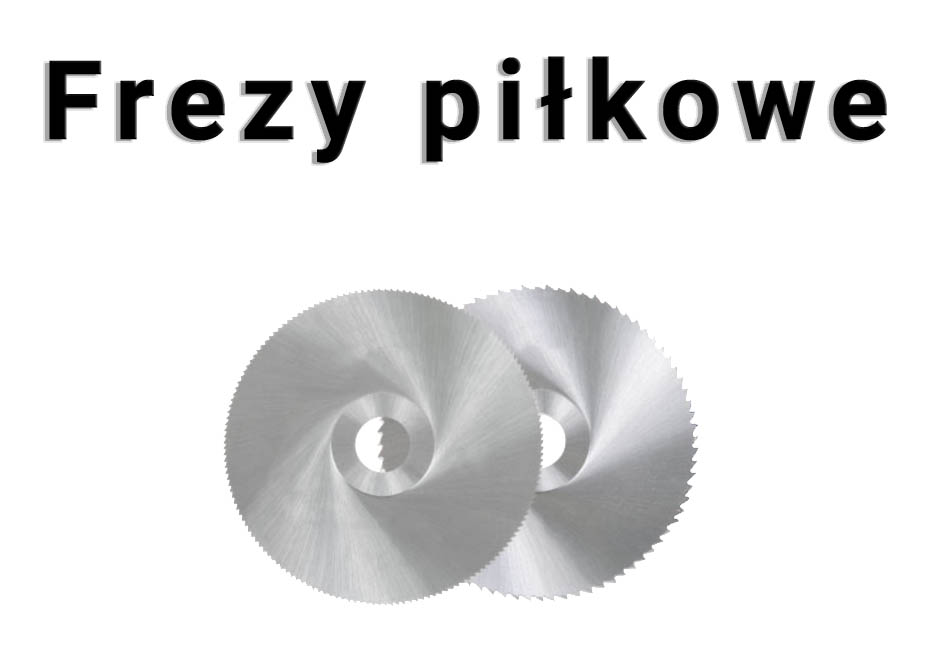

Frezy piłkowe NFTe są to frezy nasadzane o stosunkowo dużej średnicy, małej grubości oraz dużej ilości ostrz (zębów). Wykonywane są przez polską firmę Globus Wapiennica z Bielska Białej , która to powstała już w 1921 roku. Frezy piłkowe przeznaczone są do nacinania wąskich rowków lub przecinania.

Frezy piłkowe wykonywane są ze stali szybkotnącej SW7M. Jest najlepsza z grupy stali szybkotnących (bez dodatku kobaltu). Cechy stali SW7M:

wysoka odporność na ścieranie,
bardzo dobra ciągliwość,
posiada twardość 64 HRC,
do obróbki materiałów nie przekraczających wytrzymałość na rozciąganie 830 MPa.

Frezy piłkowe posiadają 3 charakterystyczne wymiary: średnicę roboczą Dc, grubość freza S oraz ilość ostrzy. Wszystkie te parametry podawane są w nazwie narzędzia. Dodatkową wielkością, której się nie podaje w nazwie jest wielkość otworu mocującego frez.

Dodatkowo ze względu na budowę ostrza wyróżnia się ostrza o zarysie trójkątnym oraz łukowym.

Zarys łukowy ostrza	Zarys trójkątny ostrza

Prędkość skrawania

Prędkość skrawania frezów piłkowych NFTe dobieramy według zaleceń producenta, w przypadku polskiego rynku będzie to firma Globus Wapiennica. Poniżej znajduje się kalkulator obrotów z wpisanymi parametrami skrawania Vc dla poszczególnych materiałów. Dzięki tym danym możemy w łatwy sposób obliczyć obroty naszego freza NFTe.

Wzór na prędkość skrawania

gdzie:

Dc – średnica freza piłkowego [mm]
n – obroty freza [mm]

Obroty skrawania

Obroty skrawania obliczamy na podstawie:

prędkości skrawania Vc, która jest zależna od obrabianego materiału
średnicy narzędzia Dc.

Wzór na obroty skrawania

gdzie:

Vc – prędkość skrawania [m/min]

Posuw skrawania frezów piłkowych

Posuw skrawania f we frezach tarczowych piłkowych podawany jest zazwyczaj przez producenta w zakresach posuwów.

Tabela doboru posuwu w zależności od obrabianego materiału

Materiał	Posuw f [mm/min]
Stal nierdzewna	30÷150
Stal 1000 N/mm²	35÷160
Stal 750 N/mm²	60÷350
Stal 500 N/mm²	60÷350
Żeliwo	75÷350
Miedź, brąz	500÷2000
Mosiądz	700÷4000
Aluminium, stopy lekkie	2800÷8500

Wymiary frezów piłkowych NFTe

	Średnica D [mm]	Grubość S [mm]	Ilość ostrz Z	Średnica otworu D1 [mm]
	Średnica D [mm]	Grubość S [mm]	Ilość ostrz Z	Średnica otworu D1 [mm]
1	20	0.6	48	5
2	20	0.9	48	5
3	25	0.5	48	8
4	25	0.5	64	8
5	25	0.6	48	8
6	25	0.8	48	8
7	25	0.8	64	8
8	25	1	48	8
9	32	0.25	100	8
10	32	0.5	64	8
11	32	0.6	64	8
12	32	0.9	64	8
13	40	0.3	100	10
14	40	0.4	100	10
15	40	1	64	10
16	50	0.25	128	13
17	50	0.3	128	13
18	50	0.4	100	13
19	50	0.5	100	13
20	50	0.6	100	13
21	50	0.8	80	13
22	50	1	80	13
23	50	2	64	13
24	63	0.25	160	16
25	63	0.3	128	16
26	63	0.3	200	16
27	63	0.5	128	16
28	63	0.6	100	16
29	63	0.8	100	16
30	63	1	80	16
31	63	1	100	16
32	63	1.2	80	16
33	63	1.2	100	16
34	63	1.6	64	16
35	63	1.6	80	16
36	63	1.6	100	16
37	63	2	80	16
38	63	2	100	16
39	63	3	64	16
40	63	4	64	16
41	63	0.8	48	16
42	63	1	24	16
43	63	1	48	16
44	63	1.2	48	16
45	80	0.5	128	22
46	80	0.6	128	22
47	80	0.9	100	22
48	80	0.8	128	22
49	80	1	100	22
50	80	1	128	22
51	80	1.2	128	22
52	80	1.2	128	22
53	80	1.6	80	22
54	80	1.6	100	22
55	80	1.6	128	22
56	80	2	80	22
57	80	2.5	80	22
58	80	3	80	22
59	80	4	64	22
60	80	5	64	22
61	80	6	64	22
62	80	1	48	22
63	80	1	64	22
64	80	1.2	48	22
65	80	1.2	64	22
66	80	1.6	48	22
67	100	0.5	300	22
68	100	0.6	160	22
69	100	0.8	128	22
70	100	1	100	22
71	100	1	128	22
72	100	1.2	100	22
73	100	1.2	128	22
74	100	1.6	100	22
75	100	1.6	128	22
76	100	2	80	22
77	100	2	100	22
78	100	2.5	100	22
79	100	3	80	22
80	100	4	80	22
81	100	4	100	22
82	100	5	80	22
83	100	1	64	22
84	100	1.2	64	22
85	100	1.6	48	22
86	100	1.6	64	22
87	100	2	48	22
88	100	2	64	22
89	100	2.5	48	22
90	100	3	43	22
91	100	4	43	22
92	100	5	43	22
93	125	0.6	160	22
94	125	0.8	128	22
95	125	0.8	160	22
96	125	1	128	22
97	125	1	160	22
98	125	1.2	128	22
99	125	1.6	128	22
100	125	2	128	22
101	125	2.5	100	22
102	125	3	100	22
103	125	4	100	22
104	125	5	80	22
105	125	6	80	22
106	125	1	64	22
107	125	1	80	22
108	125	1.2	64	22
109	125	1.6	64	22
110	125	2	64	22
111	125	3	48	22
112	125	4	48	22
113	125	5	40	22
114	125	6	43	22
115	160	1	160	32
116	160	1.2	160	32
117	160	1.6	128	32
118	160	1.6	160	32
119	160	2	128	32
120	160	2.5	128	32
121	160	3	128	32
122	160	4	100	32
123	160	5	100	32
124	160	6	100	32
125	160	1.6	80	32
126	160	2	64	32
127	160	2.5	64	32
128	160	3	64	32
129	160	4	48	32
130	160	6	48	32
131	200	1	200	32
132	200	1.2	160	32
133	200	1.6	160	32
134	200	2	160	32
135	200	2.5	160	32
136	200	3	128	32
137	200	4	128	32
138	200	5	128	32
139	200	6	100	32
140	200	2	80	32
141	200	3	64	32
142	200	4	64	32
143	250	1.6	160	32
144	250	2	200	32
145	250	2.5	160	32
146	250	3	160	32
147	250	4	160	32
148	250	5	128	32
149	250	6	128	32
150	250	4	80	32
151	250	5	64	32
152	315	2.5	200	40

Mocowanie frezów piłkowych

Frezy piłkowe mocowane są na frezarce bądź tokarce przy pomocy trzpienia frezarskich modelu 7450 DIN-2080. Jest to trzpień frezarski ze stożkiem Morse’a z gwintem. Dobierając trzpień do freza piłkowego NFTe musimy dobrać odpowiedni otwór freza D1 do wymiaru trzpienia. W Polsce producentem takich trzpieni jest firma Bison-Bial a dokładnie oddział z Kolna.

Wymiary trzpienia frezarskiego 7450 DIN-2080

	Stożek K MK	Średnica d [mm]	Średnica trzpienia D [mm]	Długość całkowita L [mm]
1	2	5	10	105
2	2	8	15	125
3	2	10	20	135
4	3	13	25	165
5	3	16	32	180
6	4	22	40	215.5
7	4	32	63	225.5
8	4	40	80	235.5
9	5	50	100	282
