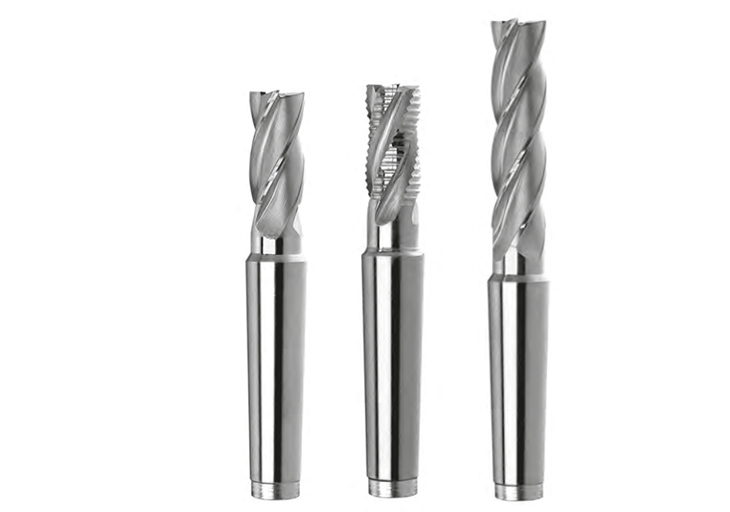

Frezy trzpieniowe NFPc DIN-845 to narzędzia palcowe o ostrzach walcowo-czołowych, służące do obróbki zgrubnej, średnio wykańczającej oraz wykańczającej. Wykorzystywane są podczas obróbki takich materiałów jak: stale niestopowe i stopowe, żeliwo szare, żeliwo sferoidalne oraz żeliwo ciągliwe. Najczęściej Frezy NFPc DIN-845 wykonywane są ze stali szybkotnącej HSS oraz HSS-E (z dodatkiem 5% kobaltu).
Budowa freza palcowego NFPc DIN-845
Nazwa freza NFPc jest nazwą wg. polskiej normy PN, natomiast nazwa DIN-845 jest normą niemiecką.
Frezy NFPc posiadają ostrza skrętne o kącie skrętu 30°. Pomiędzy nimi umiejscowione są rowki wiórowe, które wyprowadzają wióry na zewnątrz narzędzia. Zapchanie rowków wiórowych w czasie obróbki może grozić urwaniem się części skrawającej freza lub nawet uszkodzeniem narzędzia.
Ostrza frezów NFPc DIN-845 wykonywane są w dwóch wariantach:
- z ostrzami zwykłymi, z nakiełkiem w środkowej części narzędzia, które umożliwiają frezowanie walcowo-czołowe. Nie jest natomiast możliwe przy ich użyciu zagłębianie się pionowo w materiale,
- z ostrzami centralnymi, które pozwalają zarówno na obróbkę walcowo-czołową, jak i na wykonywanie rowków na wpusty.
Chwyt frezów DIN-845 należy do chwytów stożkowych. Posiada otwór gwintowany, dzięki któremu narzędzia montowane są śrubą ściągającą do wrzeciona frezarki.
Poniżej znajdują się wymiary poszczególnych stożków Morse’a DIN-228-A
K MK | a | d1 | d2 | d4 | l1 | l2 |
0 | 3 | 9,045 | 9,2 | 6 | 56,5 | 10,5 |
1 | 3,5 | 12,065 | 12,2 | 9 | 62 | 13,5 |
2 | 5 | 17,78 | 18 | 14 | 75 | 16 |
3 | 5 | 23,825 | 24,1 | 19 | 94 | 20 |
4 | 6,5 | 31,267 | 31,6 | 25 | 117,5 | 24 |
5 | 6,5 | 44,399 | 44,7 | 35,7 | 149,5 | 29 |
6 | 8 | 63,348 | 63,8 | 51 | 210 | 40 |
7 | 9,5 | 83,058 | 83,5 | 66 | 286 | 54 |
Gdy nie jesteśmy pewni jaki stożek Morse’a posiada nasze narzędzie, wtedy najlepiej jest zmierzyć stożek w jego najszerszej średnicy d1.
Poniżej w tabelach umieszczone zostały wymiary poszczególnych typów frezów NFPc DIN-845
Tabela nr.1 Frezy trzpieniowe NFPc walcowo-czołowe krótkie z chwytem stożkowym Morse’a.
Tabela nr.2 Frezy trzpieniowe NFPc walcowo-czołowe długie z chwytem stożkowym Morse’a
