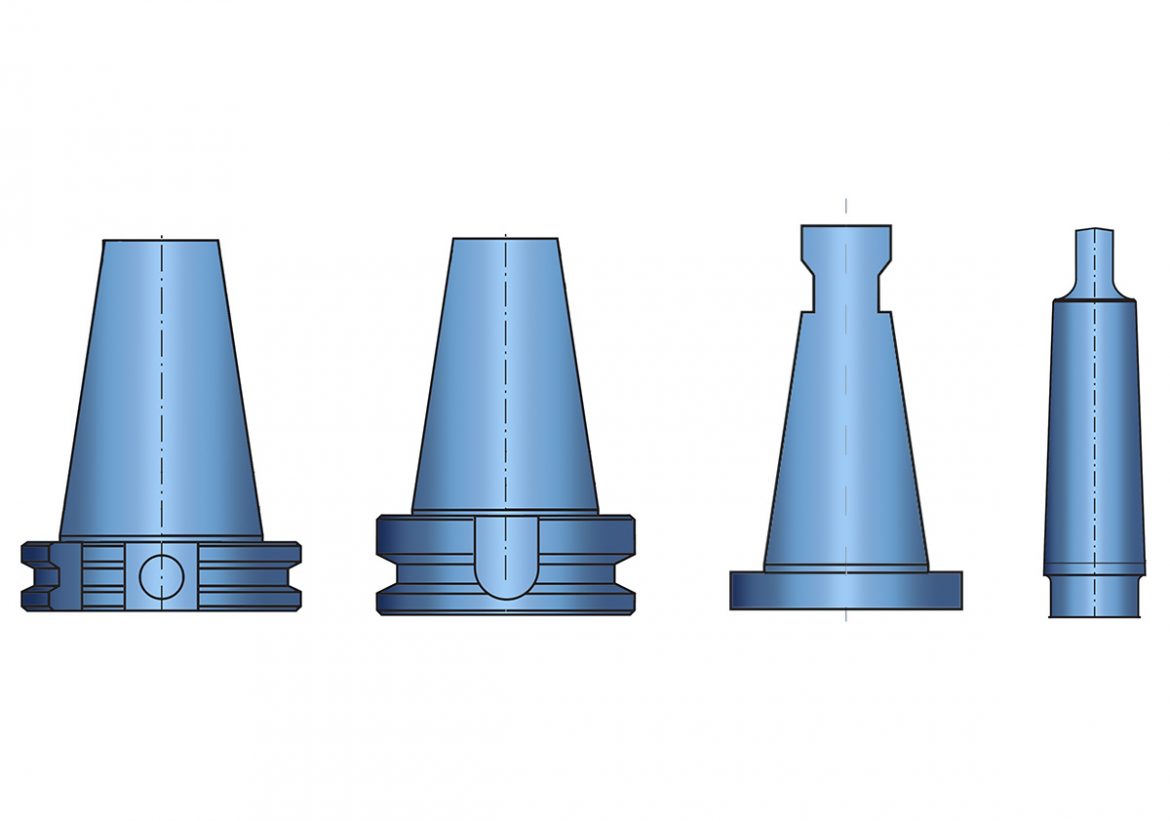

Rodzaje stożków frezarskich i tokarskich

W dzisiejszych czasach możemy w pracy swojej spotkać kilka rodzajów stożków frezarskich a dokładnie: 5 rodzajów. W zależności od wymagań, jakie są stawiane uchwytom można wybrać mocowania dla maszyn konwencjonalnych, sterowanych numerycznie CNC (Computer numerical control) lub bardzo dokładnych obrabiarek CNC pracujących na wysokich parametrach skrawania oraz obrotach (High speed machines).



Stożek SK

DIN 69871-A

– chwyt ze stożkiem 7:24 przeznaczony jest do obróbki automatycznej. Występuję w wymiarach stożka od SK30÷SK50.

Charakterystyka

–  materiał: stal stopowa chromowo-manganowa

–  nawęglanie na głębokość 0,7 mm

–  hartowanie i precyzyjne szlifowanie

–  twardość powierzchni 58 ±2 HRC

–  tolerancja kątowa stożka AT3

DIN-69871-A



	SK 30	SK 40	SK 50
11	47,8	68,4	101,75
d1	31,75	44,45	69,85
d2	M12	M16	M24
d6	50	63,55	97,5
d8	45	50	80
12	35	35	35
13	19,1	19,1	19,1
a	3,2	3,2	3,2



MAS 403-BT

– chwyt ze stożkiem 7:24 przeznaczony do wymiany automatycznej.

Charakterystyka

–  materiał: stal stopowa chromowo-manganowa

–  nawęglanie na głębokość 0,7 mm

–  hartowanie i precyzyjne szlifowanie

–  twardość powierzchni 58 ±2 HRC

–  tolerancja kątowa stożka AT3

MAS 403-BT



	SK 30	SK 40	SK 50
11	48,4	65,4	101,8
D1	31,75	44,45	69,85
D3	46	63	100
M	M12	M16	M24
e	20	25	35
y	2	2	3



DIN 2080

– chwyt ze stożkiem 7:24 przeznaczony do wymiany ręcznej, głównie dla maszyn konwencjonalnych.

Charakterystyka

–  materiał: stal stopowa chromowo-manganowa

–  nawęglanie na głębokość 0,7 mm

–  hartowanie i precyzyjne szlifowanie

–  twardość powierzchni 58 ±2 HRC

–  tolerancja kątowa stożka AT3

DIN 2080



SK	a±0,2	bH12	dl	d2	d3	d4	e	el	LI	L2	L3	L4	L5	L6	L7	L8
30	1,6	16,1	31,75	17,4	M12	50	8	1,6	68,4	48,4	3	24	33,5	–	–	32,4
40	1,6	16,1	44,45	25,3	M16	63	10	1,6	93,4	65,4	5	30	42,5	82	7	45
50	3,2	25,7	69,85	39,6	M24	97,5	12	3,2	126,8	–	–	45	61,5	115	13,3	70,6



Stożek MK

DIN-228

– stożek Morse’a występujący z płetwą lub z gwintem. Występuję głównie w chwytach dla maszyn konwencjonalnych oraz wiertarkach Stożek Morse’a z płetwą występuję w narzędziach takich jak wiertła NWKc DIN-345, NWKy DIN-341.

Materiał: stal stopowa chromowo-manganowa

– nawęglane na głębokość 0,7 mm

– hartowane i precyzyjnie szlifowane

– twardość powierzchni 58±2 HRC

DIN -228





K MK	a	b	d1	d2	d6	l6	l7	r2
0	3	3,9	9,045	9,2	6	56,5	10,5	4
1	3,5	5,2	12,065	12,2	8,7	62	13,5	5
2	5	6,3	17,78	18	13,5	75	16	6
3	5	7,9	23,825	24,1	18,5	94	20	7
4	6,5	11,9	31,267	31,6	24,5	117,5	24	8
5	6,5	15,9	44,399	44,7	35,7	149,5	29	10
6	8	19	63,348	63,8	51	210	40	13
7	9,5	28,5	83,058	83,5	66,8	286	54	19



Stożek HSK

DIN 69893-HSK

– stożek występujący w maszynach CNC oraz CNC precyzyjnych.

CHARAKTERYSTYKA TECHNICZNA WYROBÓW

–  materiał: stal stopowa chromowo-manganowa

–  nawęglanie na głębokość 0,7 mm

–  hartowanie i precyzyjne szlifowanie

–  twardość powierzchni 58 ±2 HRC

–  tolerancja kątowa stożka AT3

DIN 69893-HSK



K HSK-A	D	D1	D2 max	D3	B1	B2	B3	a	d7	L1	L2	L3	L4	L5	F1	F2	M
63	63	48	53	72,3	18	16	12,54	6,3	7	32	18,13	18	26,5	20	26	42	M18x1
