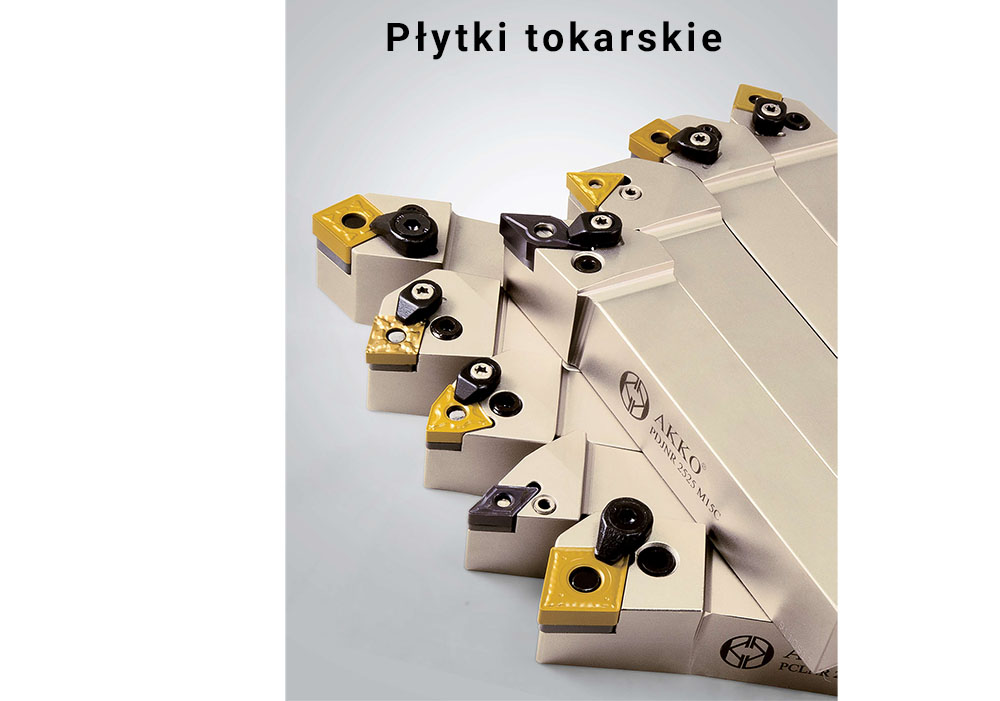

Płytki tokarskie – rodzaje i wymiary

płytki skrawające

Płytki tokarskie – właściwości

Płytki tokarskie to narzędzia skrawające przeznaczone dla noży tokarskich składanych. Płytki te są wykonane z widii inaczej węglik spiekany. Węgliki spiekane uzyskuje się poprzez połączenie metali w postaci proszkowej w wysokiej temperaturze oraz pod ciśnieniem. Odznaczają się dużą twardością, odpornością na ścieranie oraz odpornością na wysokie temperatury. Wadą węglików spiekanych jest wysoka cena dlatego też z węglika spiekanego wykonuje się głównie ostrza (lub końcowe części) noży tokarskich.

Podział płytek tokarskich

Płytki tokarskie występują w nożach tokarskich połączone z nimi:

• • mechanicznie, poprzez śrubę lub docisk – takie połączenia występują w nożach tokarskich składanych.

• trwale poprzez lutowanie do noża, takie połączenie występują w nożach tokarskich z płytką wlutowaną.

Płytka wieloostrzowa	Płytka do wlutowania

Płytki łączone mechanicznie czyli w tej chwili najbardziej popularne płytki skrawające wieloostrzowe widiowe posiadają wiele krawędzi tnących. Dlatego też tych płytek nie ostrzy się, ponieważ warstwą posiadającą właściwości skrawalne jest ostatnia – wierzchnia warstwa posiadająca grubość ok.  od 0,3 do 5 µm . Natomiast sam rdzeń płytki skrawającej nie styka się z materiałem skrawanym ani wiórem. Płytek powlekanych nie zaleca się stosować w przypadku wymaganej dużej ostrości krawędzi, która musi być zachowana w płytkach tokarski do obróbki aluminium oraz materiałów nieżelaznych (miękkich).

Powłoka wielowarstwowa płytki widiowej w gatunku N-250 produkcji Baildonit

gdzie:

• TiN – Azotek tytanu,

Płytki tokarskie lutowane inaczej łączone trwale to płytki stosowane w nożach tokarskich z płytką wlutowaną jak NNZa, NNZb itd. Płytki te w odróżnieniu od płytek wieloostrzowych wymiennych nie podlegają procesowi powlekania ani szlifowania. Płytki te natomiast mogę być  poddawane ostrzeniu na szlifierce z zastosowaniem tarcz diamentowych po stępieniu ostrza. Wymaga to jednak umiejętności manualnych ale i czasem może dojść do uszkodzenia płytki poprzez wykruszenie. Jest to jednak rzadkie zjawisko i dotyczy płytek widiowych o niższej jakości.

Płytki tokarskie rodzaje

Płytki tokarskie występują w wielu kształtach oraz wymiarach.

Jedną z ważnych cech płytek skrawających tokarskich jest to, że mogą być dwu stronne lub jednostronne. Płytki jednostronne posiadają jako ostatnią literę M np. TNMM a płytki dwustronne literę G np. TNMG.  Płytki jednostronne są posiadają mniej krawędzi tnących lecz są bardziej stabilne ze względu na płaską powierzchnię podporu i z tego względu stosowane są w obróbce zgrubnej. Płytki dwustronne posiadają więcej 2 razy więcej powierzchni skrawających i z tego względu są bardziej ekonomicznym wyborem.

Płytki tokarskie wymiary

Płytka tokarska		Nazwa ISO	Nazwa ANSI	Wielkość D	Grubość S	Promień Re	Otwór d1
		CCGT 060201	CCGT 21.50.2	6,35	2,38	0,1	2,8
		CCGT 060202	CCGT 21.50.5	6,35	2,38	0,2	2,8
		CCGT 060204	CCGT 21.51	6,35	2,38	0,4	2,8
		CCGT 09T301	CCGT 32.50.2	9,525	3,97	0,1	4,4
		CCGT 09T302	CCGT 32.50.5	9,525	3,97	0,2	4,4
		CCGT 09T304	CCGT 32.51	9,525	3,97	0,4	4,4
		CCGT 09T308	CCGT 32.52	9,525	3,97	0,8	4,4
		CCGT 120402	CCGT 430.5	12,7	4,76	0,2	5,5
		CCGT 120404	CCGT 431	12,7	4,76	0,4	5,5
		CCGT 120408	CCGT 432	12,7	4,76	0,8	5,5
		CNMG 09T304	CNMG 32.51	9,525	3,97	0,4	3,81
		CNMG 09T308	CNMG 32.52	9,525	3,97	0,8	3,81
		CNMG 120404	CNMG 431	12,7	4,76	0,4	5,16
		CNMG 120408	CNMG 432	12,7	4,76	0,8	5,16
		CNMG 120412	CNMG 433	12,7	4,76	1,2	5,16
		CNMG 120416	CNMG 434	12,7	4,76	1,6	5,16
		DCMT 070202	DCMT 21.50.5	6,35	2,38	0,2	2,8
		DCMT 070204	DCMT 21.51	6,35	2,38	0,4	2,8
		DCMT 11T302	DCMT 32.50.5	9,525	3,97	0,2	4,4
		DCMT 11T304	DCMT 32.51	9,525	3,97	0,4	4,4
		DCMT 11T308	DCMT32.52	9,525	3,97	0,8	4,4
		DCMT 11T312	DCMT 32.53	9,525	3,97	1,2	4,4
		DNMG 110404	DNMG 331	9,525	4,76	0,4	3,81
		DNMG 110408	DNMG 332	9,525	4,76	0,8	3,81
		DNMG 150404	DNMG 431	12,7	4,76	0,4	5,16
		DNMG 150408	DNMG 432	12,7	4,76	0,8	5,16
		DNMG 150412	DNMG 433	12,7	4,76	1,2	5,16
		KNUX 160405	KNUX160405	16,5	9,525	0,5	4,76
		KNUX 160410	KNUX160410	16,5	9,525	1	4,76
		RCGT 0602M0	RCGT 0602M0	6	2,38	-	2,8
		RCGT 0803M0	RCGT 0803M0	8	3,18	-	3,4
		RCGT 1003M0	RCGT 1003M0	10	3,18	-	4,4
		RCGT 1204M0	RCGT 1204M0	12	4,76	-	4,4
		RCMT 0602M0	RCMT 0602M0	6	2,38	2,8	1,5
		RCMT 0803M0	RCMT 0803M0	8	3,18	-	3,4
		RCMT 1003M0	RCMT 1003M0	10	3,18	-	3,4
		RCMT 10T3M0	RCMT 10T3M0	10	3,97	-	4,4
		RCMT 1204M0	RCMT 1204M0	12	4,76	-	4,4
		RCMT 1606M0	RCMT 1606M0	16	6,35	-	5,5
		RCMT 2006M0	RCMT 2006M0	20	6,35	-	6,5
		RCMT 2006M0	RCMT 2006M0	20	6,35	6,5	4
		RCMT 2507M0	RCMT 2507M0	25	7,94	-	7,2
		RCMX 3009M0	RCMX3009M0	30	9,55	-	10
		RCMX 3209M0	RCMX3209M0	32	9,52	-	9,5
		RNMG 090300	RNMG 320	9,525	3,18	-	3,18
		RNMG 120400	RNMG 430	12,7	4,76	-	5,16
		RNMG 150600	RNMG 540	15,875	6,35	-	6,35
		RNMG 190600	RNMG 640	19,05	6,35	-	7,94
		RNMG 250900	RNMG 860	25,4	9,52	-	9,12
		SCMT 09T304	SCMT 32.51	9,525	3,97	0,4	4,4
		SCMT 09T308	SCMT 32.52	9,525	3,97	0,8	4,4
		SCMT 120404	SCMT 431	12,7	4,76	0,4	5,5
		SCMT 120408	SCMT 432	12,7	4,76	0,8	5,5
		SCMT 120412	SCMT 433	12,7	4,76	1,2	5,5
		SNMG 120404	SNMG 431	12,7	4,76	0,4	5,16
		SNMG 120408	SNMG 432	12,7	4,76	0,8	5,16
		SNMG 120412	SNMG 433	12,7	4,76	1,2	5,16
		SNMG 120416	SNMG 434	12,7	4,76	1,6	5,16
		SNMG 150608	SNMG 542	15,875	6,35	0,8	6,35
		SNMG 150612	SNMG 543	15,875	6,35	1,2	6,35
		SNMG 190612	SNMG 643	19,05	6,35	1,2	7,94
		SNMG 190616	SNMG 644	19,05	6,35	1,6	7,94
		SPUN 090304	SPUN 321	9,525	3,18	0,4	-
		SPUN 090308	SPUN 322	9,525	3,18	0,8	-
		SPUN 120304	SPUN421	12,7	3,18	0,4	-
		SPUN 120308	SPUN 422	12,7	3,18	0,8	-
		SPUN 120312	SPUN 423	12,7	3,18	1,2	-
		SPUN 120316	SPUN 424	12,7	3,18	1,6	-
		SPUN 150412	SPUN533	15,875	4,76	1,2	-
		SPUN 190408	SPUN 632	19,05	4,76	0,8	-
		SPUN 190412	SPUN 633	19,05	4,76	1,2	-
		SPUN 190416	SPUN 634	19,05	4,76	1,6	-
		SPUN 250620	SPUN845	25,4	6,35	2	-
		TCGT 090202	TCGT 1.81.50.5	5,56	2,38	0,2	2,5
		TCGT 090204	TCGT 1.81.51	5,56	2,38	0,4	2,5
		TCGT 110202	TCGT 21.50.5	6,35	2,38	0,2	2,8
		TCGT 110204	TCGT 21.51	6,35	2,38	0,4	2,8
		TCGT 110302	TCGT 220.5	9,525	3,18	0,2	2,8
		TCGT 110304	TCGT 221	9,525	3,18	0,4	2,8
		TCMT 06T102	TCMT 1.21.20.5	3,97	1,98	0,2	2,15
		TCMT 06T104	TCMT 1.21.21	3,97	1,98	0,4	2,15
		TCMT 06T108	TCMT 1.21.22	3,97	1,98	0,8	2,15
		TCMT 090202	TCMT 1.81.50.5	5,56	2,38	0,2	2,5
		TCMT 090204	TCMT 1.81.51	5,56	2,38	0,4	2,5
		TCMT 090204	TCMT 1.81.51	5,56	2,38	0,4	2,5
		TCMT 090208	TCMT 1.81.52	5,56	2,38	0,8	2,5
		TCMT 110202	TCMT 21.50.5	6,35	2,38	0,2	2,8
		TCMT 110204	TCMT 21.51	6,35	2,38	0,4	2,8
		TCMT 110208	TCMT 21.52	6,35	2,38	0,8	2,8
		TCMT 110302	TCMT 220.5	6,35	3,18	0,2	2,8
		TCMT 110304	TCMT 221	6,35	3,18	0,4	2,8
		TCMT 110308	TCMT 222	6,35	3,18	0,8	2,8
		TCMT 16T304	TCMT 32.51	9,525	3,97	0,4	4,4
		TCMT 16T308	TCMT32.52	9,525	3,97	0,8	4,4
		TCMT 16T312	TCMT 32.53	9,525	3,97	1,2	4,4
		TCMT 220408	TCMT 432	12,7	4,76	0,8	5,5
		TNMG 160404	TNMG 331	9,525	4,76	0,4	3,81
		TNMG 160408	TNMG 332	9,525	4,76	0,8	3,81
		TNMG 160412	TNMG 333	9,525	4,76	1,2	3,81
		TNMG 220404	TNMG 431	12,7	4,76	0,4	5,16
		TNMG 220408	TNMG 432	12,7	4,76	0,8	5,16
		TNMG 220412	TNMG 433	12,7	4,76	1,2	5,16
		TPUN 110208	TPUN 21.52	6,35	2,38	0,8	-
		TPUN 110304	TPUN 221	6,35	3,18	0,4	-
		TPUN 110308	TPUN 222	6,35	3,18	0,8	-
		TPUN 110312	TPUN223	6,35	3,18	1,2	-
		TPUN 160304	TPUN 321	9,525	3,18	0,4	-
		TPUN 160308	TPUN 322	9,525	3,18	0,8	-
		TPUN 160312	TPUN323	9,525	3,18	1,2	-
		TPUN 160408	TPUN332	9,525	4,76	0,8	-
		TPUN 220404	TPUN 431	12,7	4,76	0,4	-
		TPUN 220408	TPUN 432	12,7	4,76	0,8	-
		TPUN 220412	TPUN433	12,7	4,76	1,2	-
		TPUN 220416	TPUN 434	12,7	4,76	1,6	-
		TPUN 270616	TPUN 544	15,875	6,35	1,6	-
		TPUN 270620	TPUN 545	15,875	6,35	2	-
		TPUN 330620	TPUN 645	19,05	6,35	2	-
		VBMT 110302	VBMT 220.5	6,35	3,18	0,2	2,8
		VBMT 110304	VBMT 221	6,35	3,18	0,4	2,8
		VBMT 110308	VBMT 222	6,35	3,18	0,8	2,8
		VBMT 110312	VBMT 223	6,35	3,18	1,2	2,8
		VBMT 160402	VBMT 330.5	9,525	4,76	0,2	4,4
		VBMT 160404	VBMT 331	9,525	4,76	0,4	4,4
		VBMT 160408	VBMT 332	9,525	4,76	0,8	4,4
		VBMT 160412	VBMT333	9,525	4,76	1,2	4,4
		VCGT 110302	VCGT 220.5	6,35	3,18	0,2	2,8
		VCGT 110304	VCGT 221	6,35	3,18	0,4	2,8
		VCGT 110308	VCGT 222	6,35	3,18	0,8	2,8
		VCGT 130302	VCGT2.520.5	7,94	3,18	0,2	3,4
		VCGT 130304	VCGT 2.521	7,94	3,18	0,4	3,4
		VCGT 160404	VCGT 331	9,525	4,76	0,4	4,4
		VCGT 160408	VCGT332	9,525	4,76	0,8	4,4
		VCGT 160412	VCGT 333	9,525	4,76	1,2	4,4
		VCGT 220530	VCGT 43.57.5	12,7	5,56	3	5,5
		VCMT 110302	VCMT 220.5	6,35	3,18	0,2	2,8
		VCMT 110302	VCMT 220.5	6,35	3,18	0,2	2,8
		VCMT 110304	VCMT 221	6,35	3,18	0,4	2,8
		VCMT 110304	VCMT 221	6,35	3,18	0,4	2,8
		VCMT 160402	VCMT 330.5	9,525	4,76	0,2	4,4
		VCMT 160402	VCMT 330.5	9,525	4,76	0,2	4,4
		VCMT 160404	VCMT 331	9,525	4,76	0,4	4,4
		VCMT 160404	VCMT 331	9,525	4,76	0,4	4,4
		VCMT 160408	VCMT 332	9,525	4,76	0,8	4,4
		VCMT 160408	VCMT 332	9,525	4,76	0,8	4,4
		VCMT 160412	VCMT 333	9,525	4,76	1,2	4,4
		VCMT 160412	VCMT 333	9,525	4,76	1,2	4,4
		VNMG 160404	VNMG 331	9,525	4,76	0,4	3,81
		VNMG 160408	VNMG 332	9,525	4,76	0,8	3,81
		VNMG 160412	VNMG 333	9,525	4,76	1,2	3,81
		VNMG 220408	VNMG 432	12,7	4,76	0,8	5,16
		WNMG 060404	WNMG 331	9,525	4,76	0,4	3,81
		WNMG 060408	WNMG 332	9,525	4,76	0,8	3,81
		WNMG 060412	WNMG 333	9,525	4,76	1,2	3,81
		WNMG 06T304	WNMG 32.51	9,525	3,97	0,4	3,81
		WNMG 06T308	WNMG 32.52	9,525	3,97	0,8	3,81
		WNMG 06T312	WNMG 32.53	9,525	3,97	1,2	3,81
		WNMG 080404	WNMG 431	12,7	4,76	0,4	5,16
		WNMG 080408	WNMG 432	12,7	4,76	0,8	5,16
		WNMG 080412	WNMG 433	12,7	4,76	1,2	5,16
		WNMG 080416	WNMG 434	12,7	4,76	1,6	5,16

Producenci płytek tokarskich widiowych

W Polsce największymi producentami płytek skrawających tokarskich były do roku 2018 2 firmy: Baildonit oraz Huta Baildonit . W 2018 firma Baildonit została zamknięta i na tę chwilę produkcję płytek do noży tokarskich  składanych takich jak TPUN, TPKN, SPUN, SPKN, przejęła firma Huta Baildonit.
