Łamacze wióra są to płytki widiowe, które stosuje się w narzędziach składanych w celu załamania wióra. Jako osobne płytki, stosuje się łamacze wióra dla płytek wieloostrzowych gładkich (które nie posiadają łamacza) w nożach tokarskich składanych np. dla płytek TPUN, TPGN, TNGN, TNUN, SPUN, SPGN, SNUN.
W Polsce głównym producentem takich narzędzi jest firma Baildonit z Katowic. Płytki ich produkcji pasują idealnie dla noży tokarskich składanych Pafany z Pabianic.
- Rodzaje wiórów
W obróbce skrawaniem występuje kilka rodzai wiórów. Dobrze jest je znać, ponieważ w razie problemów w czasie obróbki dzięki wiedzy łatwiej zdiagnozujemy problem.
- Wiór wstęgowy
- Wiór rurowy
- Wiór spiralny
- Wiór śrubowy otwarty
- Śrubowy stożkowy
- Łukowy
- Elementowy
- Igłowy
Każdy rodzaj obrabianego materiału daje inny rodzaj wióra. W zdjęciu poniżej przedstawione są rodzaje wiórów, jakie spotkamy obrabiając różnego rodzaju materiały.

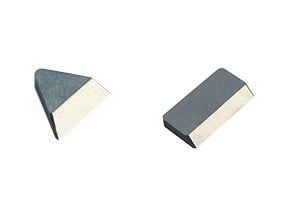

W Polsce możemy spotkać głównie 2 rodzaje łamaczy wióra, w kształcie trójkątnym oraz prostokątnym. Poniżej w tabeli przedstawione są wymiary poszczególnych łamaczy wióra wraz z ich przeznaczeniem (do jakich pytek skrawających będą pasować). Odległość B jest kluczowa przy wyborze płytek i od tej wielkości zależy, jakiej wielkości wióra uzyskamy, im większa wielkość B, tym większa odległość od ostrza skrawającego.
| Wymiary łamacza wióra | Płytka skrawająca | ||||||
| Łamacz | B [mm] | A [mm] | s [mm] | re [mm] | Długość boku | Model | Zdjęcie |
| PT 200 | 0,2 | 8,7 | 2 | 0,8 | 11 | TPUN TPGN TNUN TNGN |   |
| PT 212 | 1,2 | 7,5 | 2 | 0,8 | 11 | ||
| PT 220 | 2 | 6,7 | 2 | 0,8 | 11 | ||
| PT 300 | 0,2 | 13,5 | 2,5 | 0,8 | 16,5 | ||
| PT 312 | 1,2 | 12,3 | 2,5 | 0,8 | 16,5 | ||
| PT 320 | 2 | 11,5 | 2,5 | 0,8 | 16,5 | ||
| PT 330 | 3 | 10,5 | 2,5 | 0,8 | 16,5 | ||
| PT 345 | 4,5 | 9 | 2,5 | 0,8 | 16,5 | ||
| PT 400 | 0,2 | 17,8 | 2,5 | 1,2 | 22 | ||
| PT 420 | 2 | 15,8 | 2,5 | 1,2 | 22 | ||
| PT 430 | 3 | 14,8 | 2,5 | 1,2 | 22 | ||
| PT 445 | 4,5 | 13,3 | 2,5 | 1,2 | 22 | ||
| PT 460 | 6 | 11,8 | 2,5 | 1,2 | 22 | ||
| PT 600 | 0,2 | 27 | 4 | 1,6 | 33 | ||
| PT 660 | 6 | 21 | 4 | 1,6 | 33 | ||
| PT 690 | 9 | 18 | 4 | 1,6 | 33 | ||
| łamacze wióra – wymiary |
Płytka skrawająca | ||||||
| Łamacz | B [mm] | A [mm] | s [mm] | re [mm] | Długość boku | Model | Zdjęcie |
| PK 300 | 0,2 | 9,5 | 2 | 0,8 | 9,52 | SPGN SPUN SNGN SNUN |   |
| PK 312 | 1,2 | 8,3 | 2 | 0,8 | 9,52 | ||
| PK 320 | 2 | 7,5 | 2 | 0,8 | 9,52 | ||
| PK 400 | 0,2 | 12,7 | 2,5 | 0,8 | 12,7 | ||
| PK 412 | 1,2 | 11,5 | 2,5 | 0,8 | 12,7 | ||
| PK 420 | 2 | 10,7 | 2,5 | 0,8 | 12,7 | ||
| PK 430 | 3 | 9,7 | 2,5 | 0,8 | 12,7 | ||
| PK 445 | 4,5 | 8,2 | 2,5 | 0,8 | 12,7 | ||
| PK 460 | 6 | 6,7 | 2,5 | 0,8 | 12,7 | ||
| PK 600 | 0,2 | 19,05 | 2,5 | 1,2 | 19,05 | ||
| PK 620 | 2 | 17,05 | 2,5 | 1,2 | 19,05 | ||
| PK 630 | 3 | 16,05 | 2,5 | 1,2 | 19,05 | ||
| PK 645 | 4,5 | 14,55 | 2,5 | 1,2 | 19,05 | ||
| PK 660 | 6 | 13,05 | 2,5 | 1,2 | 19,05 | ||
| PK 690 | 9 | 10,05 | 2,5 | 1,2 | 19,05 | ||
| PK 800 | 0,2 | 24 | 4 | 1,6 | 25,4 | ||
| PK 860 | 6 | 18 | 4 | 1,6 | 25,4 | ||
| PK 890 | 9 | 15 | 4 | 1,6 | 25,4 | ||
| PK 8120 | 12 | 12 | 4 | 1,6 | 25,4 | ||
