Gwintowniki trapezowe

Gwintowniki trapezowe są gwintownikami najczęściej maszynowymi wykonanymi w normie NGSt DIN 103 (norma wymiarowa na końcu). Największym polskim producentem takich gwintowników trapezowych jest firma Fanar z Ciechanowa, również firma FRA (Fabrika Reznog Alata) produkuje gwintowniki trapezowe, lecz wyłącznie ze stali HSS-E (stal szybkotnąca z dodatkiem kobaltu 5%).

Gwintowniki trapezowe – budowa

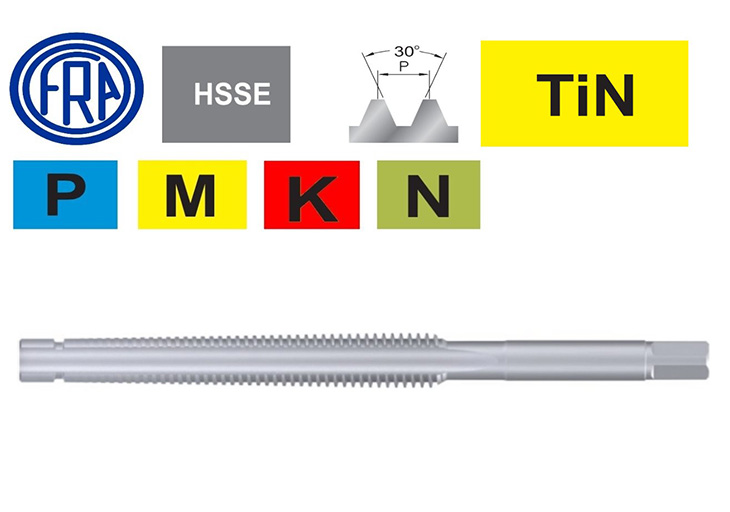

Gwintownik trapezowy składa się z pilota, który ustala narzędzie w otworze aby wykonany gwint był współosiowy z otworem. Dalej znajduje się część robocza która nacina gwint. Na końcu jest część chwytowa wraz z zabierakiem kwadratowym.

Zobacz ofertę gwintowników trapezowych maszynowych

Przykład oznaczania gwintownika trapezowego

Standardowa tolerancja wykonania gwintu gwintownikiem trapezowym to 7H. Przyjmuje się, że maksymalna długość otworu gwintowanego powinna być nie większa jak 2 krotność średnicy gwintownika.

Nakrój gwintowników trapezowych to w przybliżeniu – 24P (P=zwoje), czyli po 24 zwojach jest wykonywany właściwy gwint.

W przypadku np. Gwintownika trapezowy Tr 20X4 HSSE DIN 103 7H Fra , gwint rozpocznie się po 24 zwojach czyli podając w milimetrach 24 x skok gwintu = 24 x 4mm = 96 mm. Czyli po 96 mm rozpocznie się pełen gwint.

Gwintowniki trapezowe zazwyczaj wykonywane są ze stali HSS (stal szybkotnąca) bądź HSS-E stal szybkotnąca z dodatkiem 5% kobaltu – kobalt wpływa pozytywnie na żywotność gwintownika oraz zwiększa jego zastosowanie – możliwość obróbki materiałów nierdzewnych oraz żeliwa.

Ogólnie o gwincie trapezowym

Gwint trapezowy symetryczny – to gwint posiadający zarys trapezowy o kącie 30 stopni, stosowany przy połączeniach ruchomych.

Najbardziej popularne rodzaje gwintowników trapezowych

Wykonanie: HSS i HSSE

Nakrój: 24P

Tolerancja: 7H

Wymiary gwintowników trapezowych
