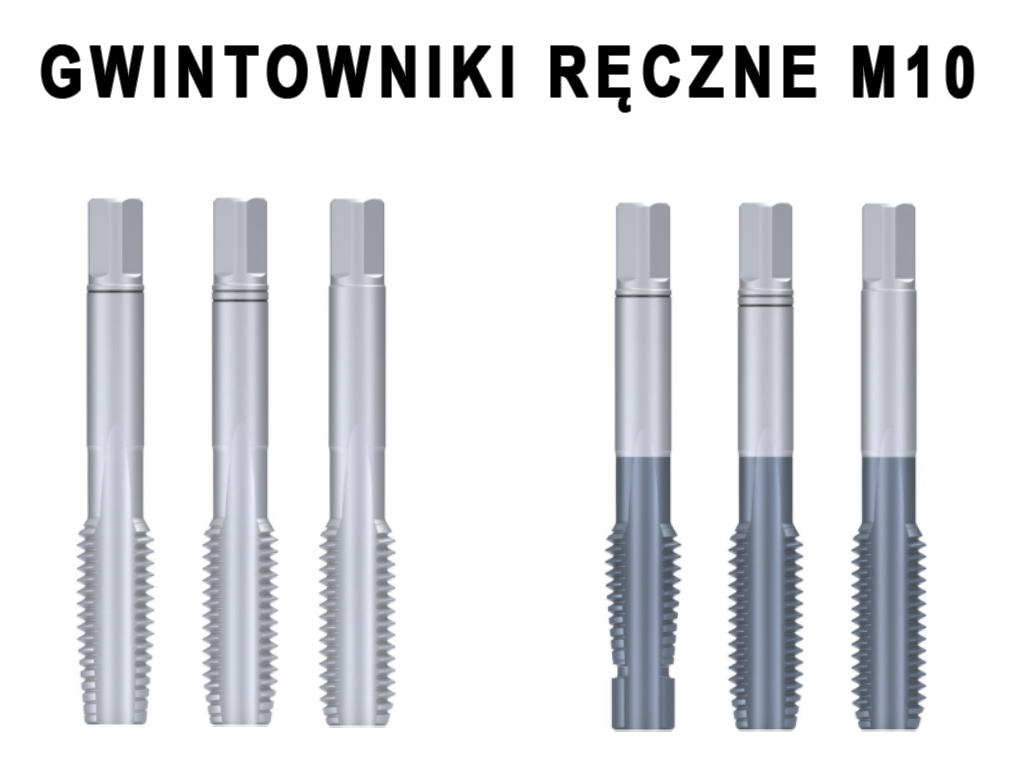

Gwintownik M10
Gwintownik ręczny M10 jest gwintownikiem ręcznym, wiórowym, przy pomocy którego możliwe jest wykonanie w otworze gwintu o wielkości M10 i skoku P=1,5 mm (jeśli jest to gwint metryczny zwykły). Zanim jednak zdecydujemy się na zakup, powinniśmy dowiedzieć się, jaki materiał chcemy gwintować, tak aby kupić potrzebne nam narzędzie, a nie przepłacić.
Oznaczenie gwintownika M10
W przypadku gwintownika M10 ręcznego, spotkamy się z następującym oznaczeniem:
| 1. | 2. | 3. | 4. | 5. | 6. | 7. |
| GWINTOWNIK RĘCZNY | M10 | DIN-352 | 3 | 6H | HSS | FRA |
- Rodzaj gwintownika – Ręczny lub Maszynowy
- Rodzaj wykonywanego gwintu – gdy nie jest podany skok w nazwie, gwintownik posiada nakrój metryczny zwykły
- Norma, według której został wykonany
Normy wymiarowe gwintownika M10
Gwintownik M10 może być wykonany w dwóch normach wymiarowych:
– DIN 352 – Norma ta jest odmianą krótszą, która znajduje zastosowanie szczególnie w przypadku materiałów twardszych
lub
– ISO 529 – Norma wymiarowa dłuższa niż DIN-352, która sprawdzi się w przypadku, gdy wymagany jest większy wysięg gwintownika.
| Wymiary Gwintowniki M10 [mm] | ||||
| l1 | l2 | ø d2 | a | |
| DIN-352 | 70 | 22 | 7 | 5,5 |
| ISO-529 | 80 | 24 | 10 | 8 |
- Ilość gwintowników w komplecie. W gwintownikach M10 możliwe jest wykonanie dwu- lub trzysztukowe, w zależności od tego, na ile gwintowników zostało podzielone nacinanie gwintu.
- Tolerancja wykonywanego gwintu – standardowa tolerancja to 6H.
- Materiał gwintownika
Mamy do wyboru 3 rodzaje materiałów, z których może zostać wykonany gwintownik ręczny:
| Materiał wykonania gwintownika | Gwintownik | Zastosowanie | |
HSS |
stal szybkotnąca – jest jednym z najpopularniejszych materiałów, ze względu na przystępną cenę i dużą wszechstronność – nadaje się do gwintowania w większości niewymagających materiałów, takich jak stal, stal konstrukcyjna oraz materiały nieżelazne (miedź, aluminium itp. ). |  |
35HRC |
HSS-E |
HSS-E – stal szybkotnąca kobaltowa (z dodatkiem 5% kobaltu) – jest to droższe rozwiązanie od poprzedniego, jednak dzięki dodatkowi kobaltu uzyskujemy możliwość gwintowania w materiałach takich jak: stal, stal nierdzewna oraz żeliwo. |  |
37 HRC |
HSSE-PM |
HSSE-PM – stal szybkotnąca kobaltowa proszkowa – wykonane z niej gwintowniki przeznaczone są do materiałów utwardzonych powierzchniowo lub hartowanych max. do 40 HRC. Jest to najdroższe rozwiązanie ze wszystkich powyższych, jednocześnie stosowane najrzadziej. |  |
40 HRC |
- Nazwa producenta – tutaj bezkonkurencyjne są 2 firmy:
| Fanar Polska | FRA Serbia |
 |
 |
Pamiętaj!
Wraz z twardością gwintownika maleje jego tolerancja na niedoskonałości otworu, takie jak przekoszenie otworu lub niejednorodna struktura materiału (bardzo często spotykane w przypadku żeliwa). W takich przypadkach lepiej wybierać gwintowniki wykonane ze stali szybkotnącej HSS, ze względu na jej zwiększoną tolerancję na tego typu niedoskonałości.
