Gwinty stożkowe wewnętrzne – rodzaje

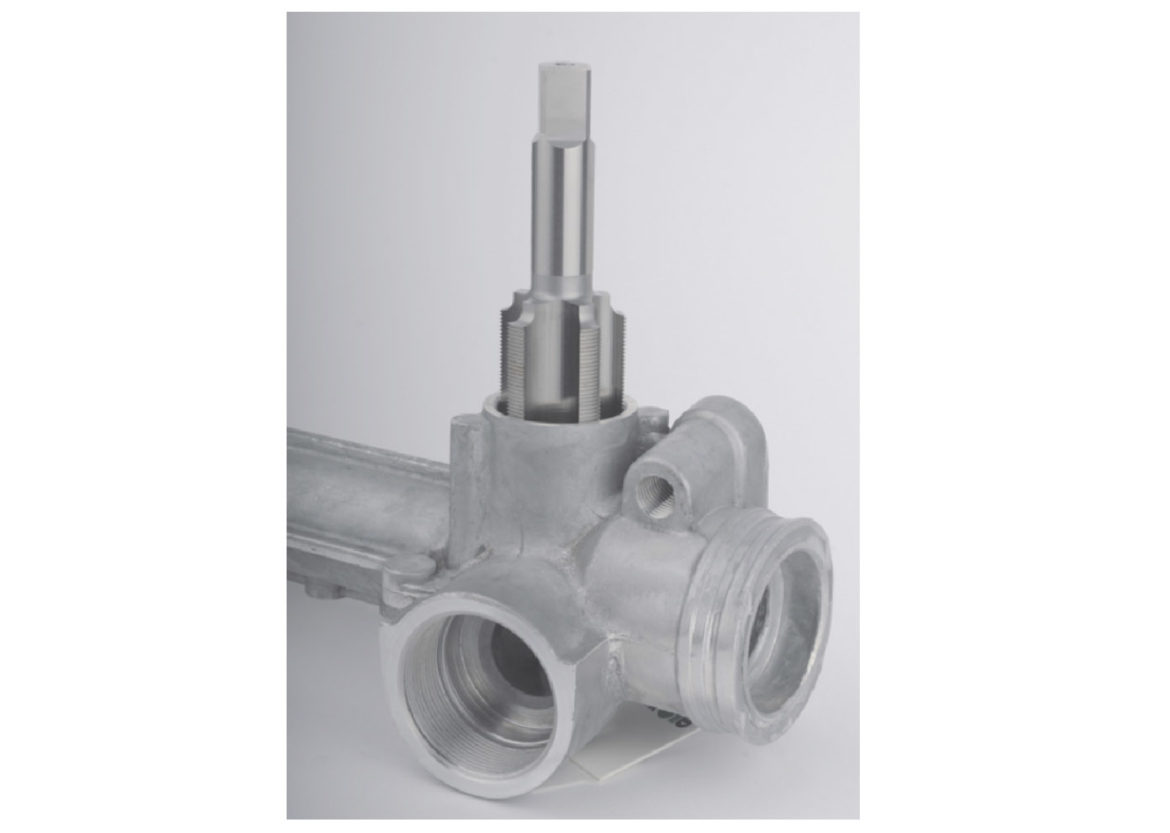

gwintowniki stożkowe

Gwinty stożkowe calowe to gwinty, które zostały wykonane na powierzchni stożkowej (najczęściej o zbieżności 1:16) np. przez gwintowniki stożkowe. Wielkość tych gwintów opisuje się w calach jak również ich skok – podaję się liczbę zwojów przypadających na długości 1 cala.

Rodzaje gwintów stożkowych calowych

Najczęściej występującymi gwintami stożkowymi calowymi wewnętrznymi są gwinty takie jak:

Gwint NPT (z ang. american tapered pipe thread) – gwint calowo-stożkowy ze zbieżnością 1: 16 bez szczelności uzyskiwanej na gwincie gwint stożkowy NPT
Gwint NPTF (z ang dryseal) – gwint calowo-stożkowy ze zbieżnością 1: 16 ze szczelnością uzyskiwaną na gwincie, stosowany w dokładnie pasowanych częściach gwinty stożkowe NPTF
Gwint RC (z ang tapered Whitworth pipe thread) – gwint rurowo-stożkowy ze zbieżnością 1: 16 z uzyskiwaną szczelności na gwincie gwint stożkowy RC

Wykonywanie gwintów stożkowych wewnętrznych

Gwintowniki stożkowe calowe mogą nam posłużyć do wykonywania gwintów wewnętrznych, musimy jednak wcześniej wywiercić odpowiedni otwór, najlepiej, aby ten otwór był również stożkowy (a takie wiertła nie występują w standardzie).

W przypadku miękkich materiałów wykonywanie otworu stożkowego możemy pominąć, ale w przypadku materiałów twardszych, jest już to konieczne dla prawidłowego wykonania gwintu. Otwór taki najpierw wywiercamy wiertłem o odpowiedniej średnicy dla danego typu gwintu, a następnie rozwiercamy go rozwiertakiem stożkowym o zbieżności 1:16 ASME B94,2 -1995. Dzięki zabierakowi kwadratowemu w części chwytowej możemy użyć przy rozwiercaniu ręcznym pokrętła do gwintowników stożkowych.

rozwiertak stozkowy ASME

Tabela nr. 1 Wielkość otworu w materiałach miękkich bez stosowania rozwiertaka stożkowego

schemat rozwiertaka stożkowego

Rc Ø nom P (tpi) ØD1 L2
1/16 28 6,15 11,1
1/8 28 8,15 11,1
1/4 19 10,85 16,3
3/8 19 14,3 16,7
1/2 14 17,8 22,3
3/4 14 23,2 23,6
1 11 29,2 28,3
NPT Ø nom P (tpi) ØD1 L2
1/16 27 6,15 11,8
1/8 27 8,5 11,9
1/4 18 11 17,4
3/8 18 14,4 17,7
1/2 14 17,8 23,1
3/4 14 23,15 23,6
1 111/2 29,05 28,4
11/4 111/2 37,8 28,9
11/2 111/2 43,85 28,9
2 111/2 55,85 29,3



Tabela nr. 2 Wielkość otworu rozwieranego rozwiertakiem stożkowym

Otwor z rozwiertakiem

Rc Ø nom P (tpi) D2 D3 (JS11) L2
1/16 28 6,1 6,56 11,1
1/8 28 8,1 8,57 11,1
1/4 19 10,8 11,45 16,3
3/8 19 14,3 14,95 16,7
1/2 14 17,7 18,63 22,3
3/4 14 23,1 24,12 23,6
1 11 29,1 30,29 28,3
NPT Ø nom P (tpi) D2 D3 (+0,05) L2
1/16 27 5,95 6,39 11,8
1/8 27 8,3 8,74 11,9
1/4 18 10,8 11,36 17,4
3/8 18 14,2 14,8 17,7
1/2 14 17,5 18,32 23,1
3/4 14 22,8 23,67 23,6
1 111/2 28,7 29,69 28,4
11/4 111/2 37,4 38,45 28,9
11/2 111/2 43,5 44,52 28,9
2 111/2 55,45 56,56 29,3



Ze względu na to, że gwinty stożkowe są gwintami dokładnymi ważne jest, aby wióry, które są wytwarzane w czasie obróbki otworu nie miały negatywnego wpływu na nacinany gwint. Aby to osiągnąć należy gwintować gwinty stożkowe w otworach przelotowych, a w przypadku, gdy jest to nie możliwe i otwór musi być nieprzelotowy, wykonać wgłębienie gdzie wióry będą mogły zostać „zepchnięte”.

Tabela nr. 3 otwór zalecany przy otworze nieprzelotowym

Otwor nieprzelotowy

Rc Ø nom P (tpi) D3 ( JS11) L1 min. L min.  D4 min
1/16 28 6,56 5,6 9,9 7,6 +0,3
1/8 28 8,57 5,6 9,9 9,6 +0,3
1/4 19 11,45 8,4 14,6 13 +0,5
3/8 19 14,95 8,8 15 16,5 +0,5
1/2 14 18,63 11,4 20 20,6 +0,5
3/4 14 24,12 12,7 21,3 26,0 +0,5
1 11 30,29 14,5 25,4 32,8 +0,5
NPT Ø nom P (tpi) D3 (+0,05) L1 L min.  D4 min.
1/16 27 6,39 7 10 7,6
1/8 27 8,74 7 10 10
1/4 18 11,36 10,2 14,5 13,1
3/8 18 14,8 10,6 15 16,5
1/2 14 18,32 13,8 19 20,5
3/4 14 23,67 14,2 20 25,8
1 111/2 29,69 17 24 32,2
11/4 111/2 38,45 17,5 24,5 41
11/2 111/2 44,52 17,5 24,5 47,2
2 111/2 56,56 18 25 59,2





Tabela nr. 4 Wymiary rozwiertaka stożkowego 1:16 ASME B94,2 -1995

rozwiertak stozkowy ASME[2]



Ø nom Ø d1 Ø d2 Ø d3 l1 l2 a
1/4 10,3 12 14,3 62 27 10,7
3/8 13,7 15,4 17,5 65 27 13,5
1/2 16,9 19,1 17,5 79 35 13
3/4 22,25 24 40 23 0 82 35 17,5

Absolwent mechatroniki, techniki uzbrojenia WAT Warszawa. Od 2011 do 2013 technolog programista maszyn obróbczych CNC a od 2013 doradca techniczny narzędzi obróbki skrawaniem. Moje zainteresowanie to najnowsze stosowane rozwiązania w dziale narzędzi obróbki skrawaniem. Pilne śledzę nowe trendy w tej dziedzinie na najważniejszych targach w Europie oraz Azji.
