Wymiary tulejek zaciskowych ER

Tulejka zaciskowa to narzędzie przeznaczone do mocowania narzędzi skrawających palcowych ( trzpieniowych) posiadające kształt części chwytowej w formie walca. Same tulejki zaciskowe ER są najpowszechniejszymi tulejkami stosowanymi w przemyśle.

Sposób mocowania tulejek zaciskowych ER

Tulejkę zaciskową ER umieszczamy pod kątem w nakrętce, następnie nakrętkę wraz z zamontowaną tulejką mocujemy w oprawce.

W Polsce największym producentem tulejek zaciskowych jest firma Bison-Bial a dokładnie Kolno. Firma ta produkuje tulejki zaciskowe ER w rozmiarach od ER16, ER20, ER25, ER32, ER40

Historia powstania tulejek zaciskowych ER DIN 6499

Tulejka zaciskowa posiadają charakterystyczny wygląd, posiadają nacięcia na swojej powierzchni bocznej, jest to standard mocowania narzędzi walcowych w oprawkach tokarskich jak i frezarskich. Konstrukcja tulejek jest prosta i uniwersalna w użyciu dlatego też jest tak bardzo popularna w użyciu.

Tulejka zaciskowa ER powstała na podstawie tulejki zaciskowej E, zaprojektowanej przez firmę Rego-Fix. Właściciel firmy Pan Fritz Weber zaprojektował i opatentował tulejkę zaciskową ER poprzez dodanie to tulejki E nacięcie. Zrobił to ponieważ poprzednik tulejki wersja E była łatwa do włożenia do nakrętki lecz trudna do wyjęcia co sprawiało, że użytkownicy byli zmuszeni do użycia siły ( poprzez uderzania młotkiem lub innymi przedmiotami ). Sprawiało to, że tulejki szybko ulegały uszkodzeniu w czasie pracy przez opłacalność stosowania ich spadała.

Natomiast nazwa tulejka ER ma ciekawe pochodzenie. Otóż właściciel firmy Rego Fix Pan Fritz Weber był pomysłodawcą oraz wynalazcą narzędzi a swoją firmę miał na strychu w swojej rezydencji w Szwajcarii Reigoldswil. Firma w 1980 przyjęła oficjalnie nazwę Rego-Fix z czego człon nazwy Rego pochodzi od miasta założenia jej a Fix od naprawy narzędzi. Litera R w „tulei ER” oznacza Rego-Fix, reprezentującą modyfikację firmy w projekcie tulei E.

W czym mocuje się tulejkę zaciskową ER

Tulejka zaciskowa ER mocuje się w oprawkach zaciskowych, w których z kolei mocujemy narzędzia frezarskie z chwytem walcowym.

Typy mocowań stożkowych i walcowych

Rodzaj mocowania	DIN 69781-A	MAS-404 BT	DIN 2080
Zdjęcie

Rodzaj mocowania	DIN 228	DIN 69893 A	DIN 1835
Zdjęcie

Same oprawki frezarskie zaciskowe występują w kilku odmianach ze względu na typ mocowania we wrzecionie maszyny. Mocowania takie dzielą się na 4 główne i w zależności od niego nazywa się model oprawki zaciskowej.

Czym są i do czego służą tulejki

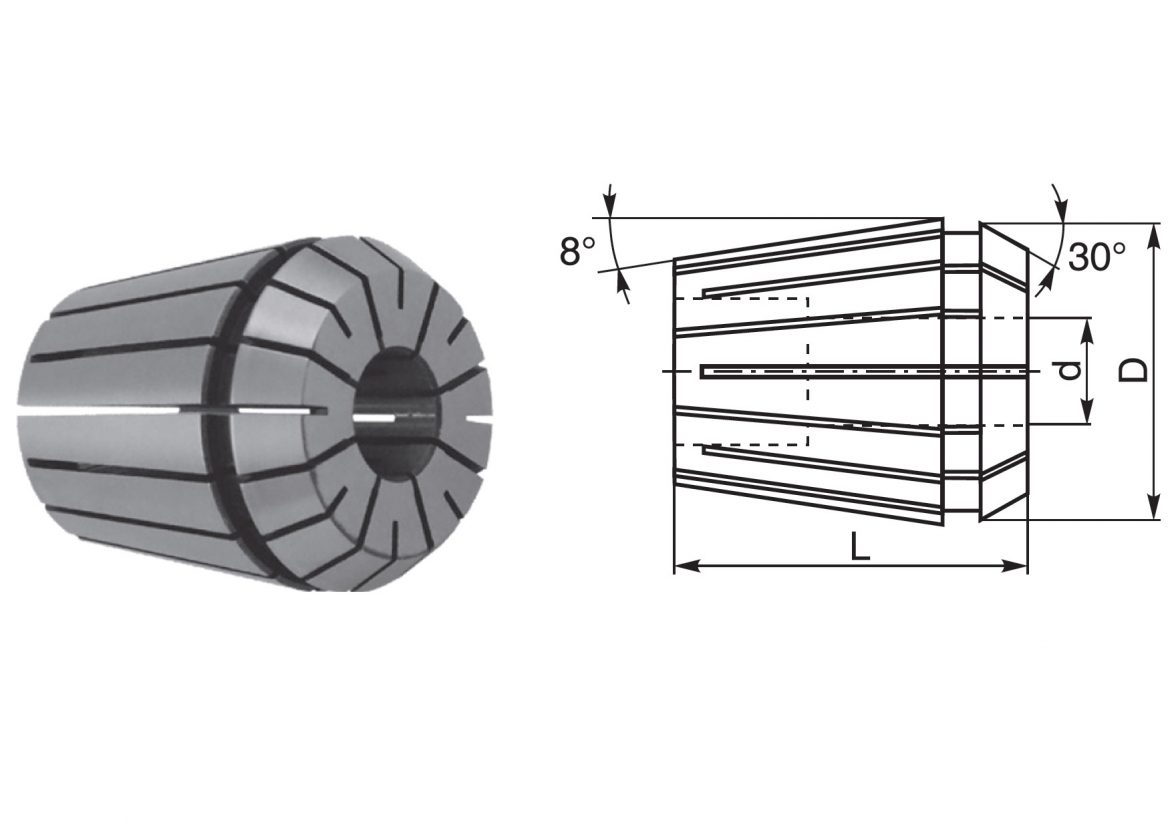

Tulejka	Zakres	D	L
Tulejka	Zakres	D	L
16	3-2	17	27.5
16	4-3	17	27.5
16	5-4	17	27.5
16	6-5	17	27.5
16	7-6	17	27.5
16	8-7	17	27.5
16	9-8	17	27.5
16	10-9	17	27.5
20	3-2	21	31.5
20	4-3	21	31.5
20	5-4	21	31.5
20	6-5	21	31.5
20	7-6	21	31.5
20	8-7	21	31.5
20	9-8	21	31.5
20	10-9	21	31.5
20	11-10	21	31.5
20	12-11	21	31.5
20	13-12	21	31.5
25	3-2	26	34
25	5-4	26	34
25	6-5	26	34
25	7-6	26	34
25	8-7	26	34
25	9-8	26	34
25	10-9	26	34
25	11-10	26	34
25	12-11	26	34
25	13-12	26	34
25	14-13	26	34
25	15-14	26	34
25	16-15	26	34
32	3-2	33	40
32	4-3	33	40
32	5-4	33	40
32	6-5	33	40
32	7-6	33	40
32	8-7	33	40
32	9-8	33	40
32	10-9	33	40
32	11-10	33	40
32	12-11	33	40
32	13-12	33	40
32	14-13	33	40
32	15-14	33	40
32	16-15	33	40
32	17-16	33	40
32	18-17	33	40
32	19-18	33	40
32	20-19	33	40
40	3-2	41	46
40	4-3	41	46
40	5-4	41	46
40	6-5	41	46
40	7-6	41	46
40	8-7	41	46
40	9-8	41	46
40	10-9	41	46
40	11-10	41	46
40	12-11	41	46
40	13-12	41	46
40	14-13	41	46
40	15-14	41	46
40	16-15	41	46
40	17-16	41	46
40	18-17	41	46
40	19-18	41	46
40	20-19	41	46
40	21-20	41	46
40	22-21	41	46
40	23-22	41	46
40	24-23	41	46
40	25-24	41	46
40	26-25	41	46
