Rodzaje trzpieni frezarskich

trzpienie

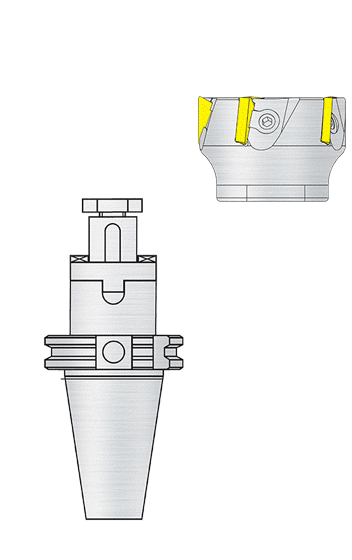

Trzpienie frezarskie do głowic frezarskich nasadzanych są niezastąpionym narzędziem w każdej narzędziowni frezarskiej. Służą do zamocowania głowicy frezarskiej we wrzecionie frezarki. Same głowice frezarskie służą do obróbki średnio dokładnej oraz zgrubnej.

Najbardziej powszechnym typem są głowice freazrskie do planowania typ wg. Dolfamex 220.17. Są to głowice przeznaczone na płytki trójkątne TPKN 2204 PPR.

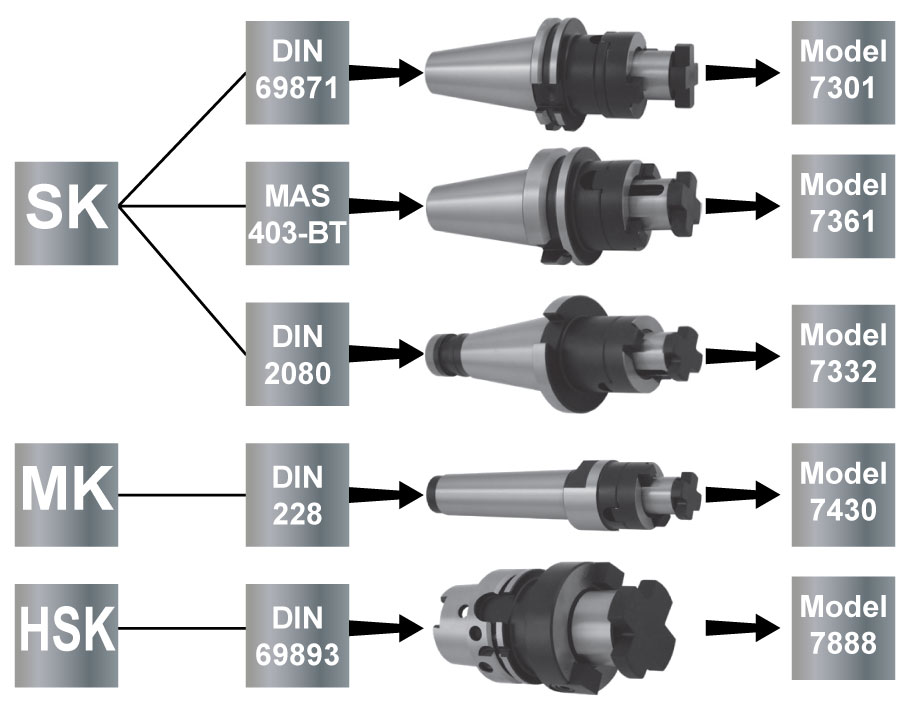

Podział trzpieni frezarskich ze względu na rodzaj stożka

Trzpień frezarski ze względu na mocowanie w maszynie możemy podzielić na mocowanie 5 rodzai.

Podział trzpieni frezarskich ze względu na rodzaj stożka



Dobór trzpienia do maszyny i głowic frezarskich

Aby dobrać odpowiedni trzpień powinniśmy:

  • rozpoznać model stożka, jaki posiadamy w maszynie,
  • sprawdzić średnicę otworu, jaki posiada głowica frezarska bądź frez.

Na tej podstawie możemy dobrać odpowiedni trzpień dla naszych potrzeb.



Wymiary trzpieni frezarskich

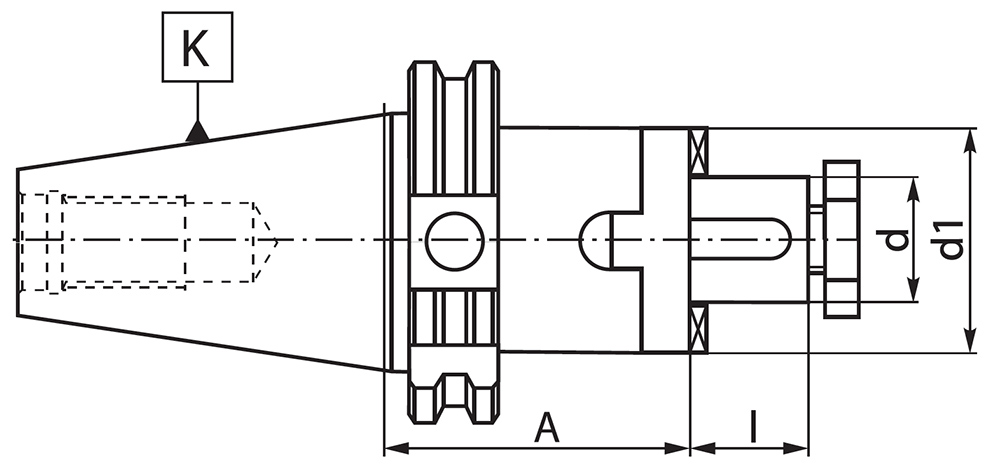

Trzpień 7301 DIN-69871-A

Norma DIN-69871-A przeznaczona jest zarówno dla maszyn konwencjonalnych jak i sterowanych numerycznie CNC. Na kołnierzu posiada 2 wycięcia przelotowe oraz 1 wycięcie pozycjonujące oprawkę we wrzecionie (i magazynie narzędzi, jeśli takowy posiada maszyna). Przeznaczony jest do wymiany ręcznej oraz automatycznej. Jest to jeden z najbardziej rozpowszechnionych typów stożka.



Trzpień 7301 DIN-69871-A



Wymiary trzpienia 7301
 Stożek K 7:24 d [mm] A [mm] l [mm] d1 [mm]
40 16 55 17 32
40 22 55 19 40
40 27 55 21 48
40 32 60 24 58
40 40 60 27 70
50 16 55 17 32
50 22 55 19 40
50 27 55 21 48
50 32 55 24 58
50 40 55 27 70
50 50 70 30 90

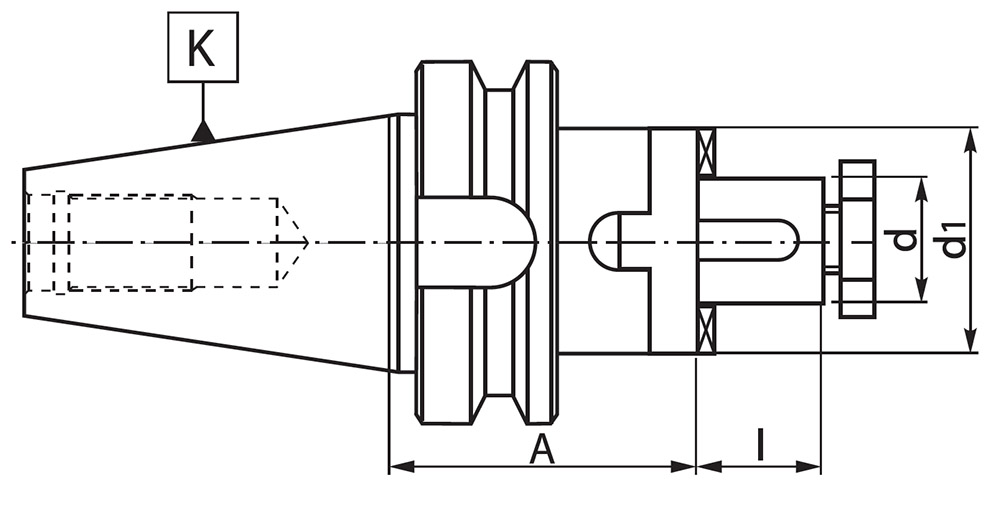

Trzpień 7361 MAS-403-BT

Norma MAS-403-BT posiada na kołnierzu 2 wycięcia nieprzelotowe, przeznaczona jest zarówno dla maszyn konwencjonalnych jak i sterowanych numerycznie CNC. Można stosować tę odmianę zarówno do wymiany ręcznej oraz automatycznej.



Trzpień 7361 MAS-403-BT



Wymiary trzpienia 7361
 Stożek K 7:24 d [mm] A [mm] l [mm] d1 [mm]
40 16 55 17 32
40 22 55 19 40
40 27 55 21 48
40 32 60 24 58
40 40 60 27 70
50 16 70 17 32
50 22 70 19 40
50 27 70 21 48
50 32 70 24 58
50 40 70 27 70
50 50 70 30 90

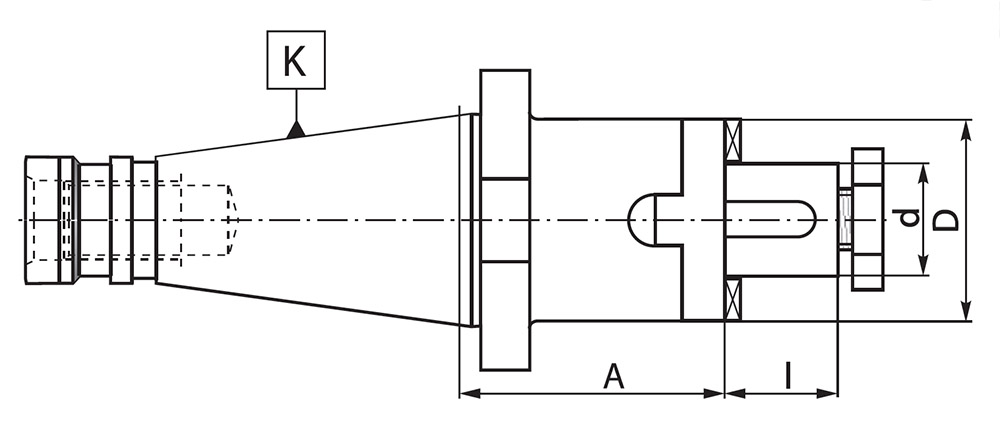

Trzpień 7332 DIN-2080

Norma DIN-2080 posiada na kołnierzu 2 wycięcia przelotowe, przeznaczona jest dla maszyn konwencjonalnych (wymiana ręczna). Tolerancja stożka AT4.

Trzpień 7332 DIN-2080

Wymiary trzpienia 7332
 Stożek K 7:24 d [mm] A [mm] l [mm] D [mm]
30 16 35 17 32
30 16 50 17 32
30 16 73 17 32
30 22 35 19 40
30 22 50 19 40
30 22 73 19 40
30 27 35 21 48
30 27 50 21 48
30 27 73 21 48
30 32 50 24 58
40 16 37 17 32
40 16 52 17 32
40 16 75 17 32
40 22 37 19 40
40 22 52 19 40
40 22 75 19 40
40 27 37 21 48
40 27 52 21 48
40 27 75 21 48
40 32 41 24 58
40 32 52 24 58
40 32 75 24 58
40 40 45 27 70
40 40 52 27 70
40 40 75 27 70
50 16 55 17 32
50 16 78 17 32
50 22 55 19 40
50 22 78 19 40
50 27 55 21 48
50 27 78 21 48
50 32 55 24 58
50 32 78 24 58
50 40 55 27 70
50 40 78 27 70
50 50 55 30 90
50 50 78 30 90



Trzpień 7332 DIN-2080

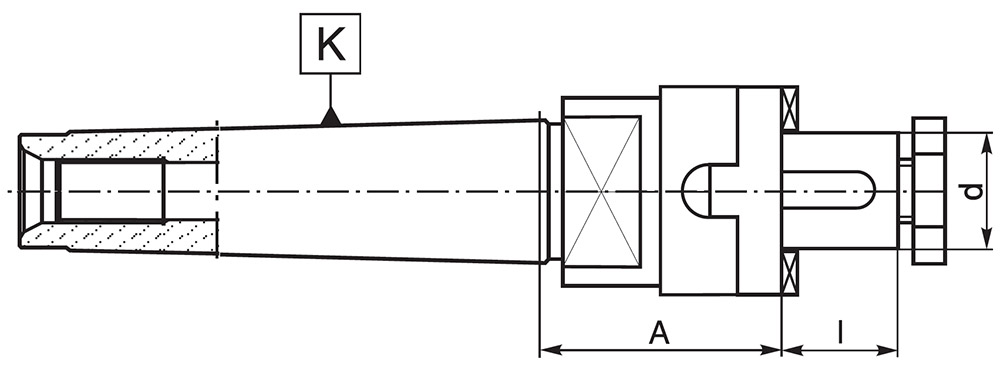

Uchwyt na stożku Morse’a z gwintem przeznaczony dla maszyn konwencjonalnych oraz wiertarek.

Trzpień 7332 DIN-2080



Wymiary trzpienia 7430
 Stożek K 7:24 d [mm] A [mm] l [mm]
2 16 46 17
2 16 61 17
2 22 46 19
2 22 61 19
3 16 48 17
3 16 63 17
3 22 48 19
3 22 63 19
3 27 48 21
3 27 63 21
3 32 63 24
4 16 55 17
4 16 70 17
4 22 55 19
4 22 70 19
4 27 55 21
4 27 70 21
4 32 55 24
4 32 70 24
4 40 70 27
5 16 75 17
5 22 75 19
5 27 75 21
5 32 75 24
5 40 75 27
5 50 75 30

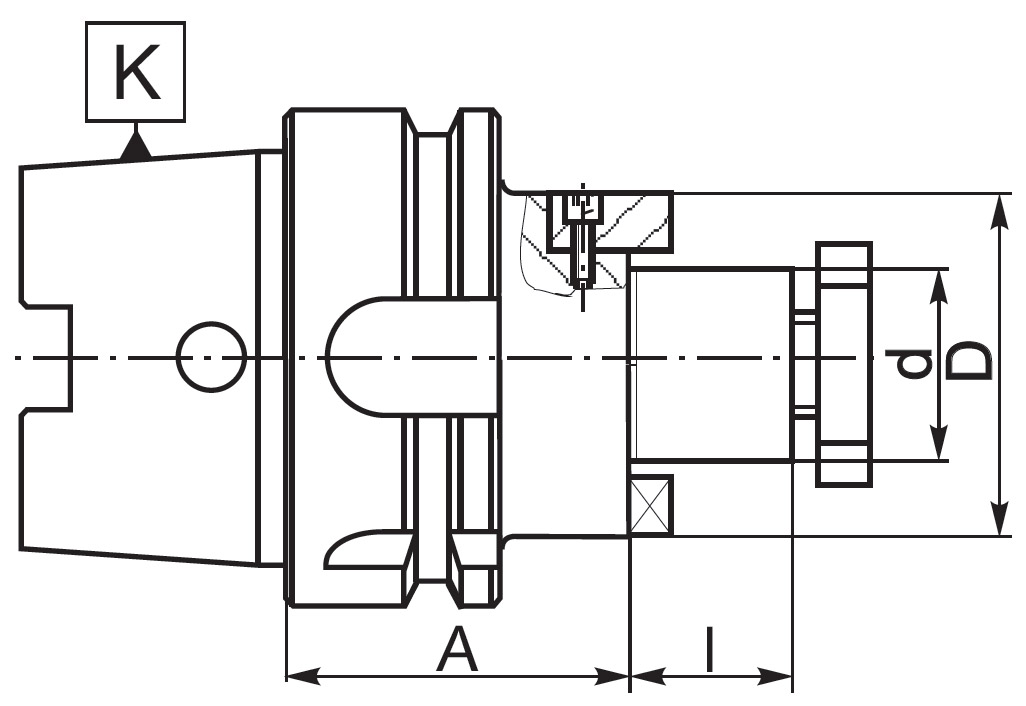

Trzpień 7888 DIN-69893-A

Chwyt ze stożkiem do wymiany automatycznej. Przeznaczony do obróbki precyzyjnej oraz HSC (High speed cutting) Tolerancja kąta stożka AT3



Trzpień 7888 DIN-69893-A

Wymiary trzpienia 7888
K HSK-A d [mm] A [mm] l [mm] D [mm]
63 16 45 17 32
63 16 80 17 32
63 16 145 17 32
63 22 50 19 40
63 22 80 19 40
63 22 150 19 40
63 27 60 21 48
63 27 155 21 48
63 32 60 24 58
63 40 60 27 7



Producenci

W Polsce największym producentem trzpienie jest firma Bison-Bial oddział w Kolnie. Drugim polskim producentem jest młodsza firm APX technologie. Obaj producenci posiadają produkty warte polecenia oraz wysokiej, jakości.

Absolwent mechatroniki, techniki uzbrojenia WAT Warszawa. Od 2011 do 2013 technolog programista maszyn obróbczych CNC a od 2013 doradca techniczny narzędzi obróbki skrawaniem. Moje zainteresowanie to najnowsze stosowane rozwiązania w dziale narzędzi obróbki skrawaniem. Pilne śledzę nowe trendy w tej dziedzinie na najważniejszych targach w Europie oraz Azji.
