Płytka wieloostrzowa – oznaczenia

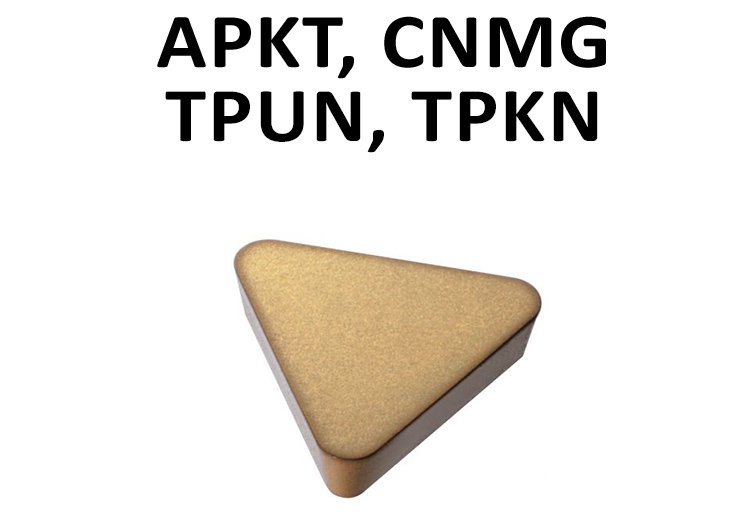

Płytki wieloostrzowe (inaczej płytki widiowe) to narzędzia z węglików spiekanych których używa się w narzędziach skrawających składanych jak ostrze skrawające. Występują w różnych kształtach, wymiarach i gatunkach. Jeśli chodzi o kształt i wymiary płytek wieloostrzowych to są to wielkości znormalizowane w międzynarodowej normie ISO, natomiast gatunek oraz pokrycie zależy już od poszczególnych producentów.

Poniżej znajduje się przykład oznaczenia klasycznej płytki do toczenia TPUN 220408 H6018 Horn polskiej firmy Baildonit.

1. Płytka wieloostrzowa – kształt

Płytka wieloostrzowa – kształt

2. Kąt przyłożenia

Kąt przyłożenia płytek wieloostrzowych

3. Tolerancja kształtu płytki

Tolerancja kształtu płytka wieloostrzowa

Gdzie:

d– średnica okręgu wpisanego

t – grubość płytki

m – patrz rysunek

4. Kształt powierzchni natarcia i sposób mocowania

Kształt powierzchni natarcia płytki

5. Długość boku płytek

Długość płytki mierzymy wg. Poniższego rysunku. Należy jednak pamiętać że długość boku zmierzonej płytki będzie się różnić od katalogowej o wartość m (o której mowa w pkt 3.) .

Długość boku płytka wieloostrzowa

6. Grubość płytki

7. Promień naroża

Promień naroża określa się dwu cyfrowo według poniższego wzoru.

Promień naroża płytki

8. Gatunek węglika spiekanego NTP-35

Jest to gatunek autorski polskiej firmy Baildonit pokryty metodą CVD. Przeznaczony jest obróbki stali, staliwa w trudnych warunkach pracy.
