Noże tokarskie oprawkowe-rodzaje

Noże tokarskie oprawkowe (stalki) zaliczają się do narzędzi skrawających tokarskich, opisane są poprzez normę PN-ISO 241. Wykonywane poprzez szlifowanie w stanie hartowanym w trzech odmianach.

[ps_product_list id_product=21603,26497]

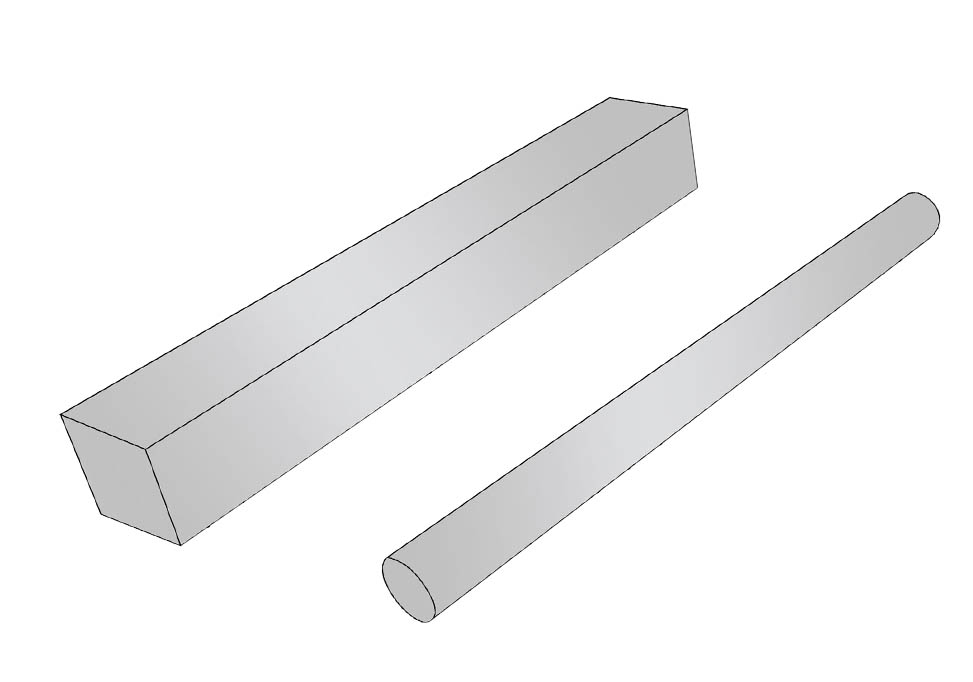

1. Rodzaje noży tokarskich oprawkowych (stalek)

A – noże o przekroju okrągłym	B – noże o przekroju kwadratowym	C – noże o przekroju prostokątnym

Noże tokarskie oprawkowe o kształcie prostokątnym posiadają szerokość oraz wysokość opisane normą i stosunek szerokości do wysokości powinien wynosić w przybliżeniu: 1,25/1,6/2.

Przekroje kołowe, kwadratowe oraz prostokątna o stosunku boków 1,6 powinny być stosowane w pierwszej kolejności. Noże nie obrabiane nie są określone tolerancją wymiarowe, a noże obrobione powinny mieścić się w normie h15.

Są to półwyroby służące do późniejszego kształtowania przez tokarza (metodą szlifowania). W ten sposób, ręcznie możemy uzyskać żądany kształt – nie typowy. Jest to często używana metoda przy obróbce małoseryjne bądź jednostkowej. Zakup noża tokarskiego składanego + płytek widiowych wiążę się z wysoką ceną początkową, co jest opłacalne przy obróbce większej ilość detali oraz powtarzających się kształtach.

Noże tokarskie oprawkowe są dość tanimi narzędziami oraz uniwersalnymi w użyciu, przy kształtach nietypowych takich jak nacięcie promieniowe, ćwierć okrągłe lub inne jest to idealne rozwiązanie.

W Polsce jedynym producentem takich narzędzi jest firma Pafana z Pabianic. Jest to firma, która powstała w 1945 roku i od tego roku nieprzerwanie produkuje narzędzia tokarskie jak noże tokarskie z płytką wlutowaną, ze stali szybkotnącej oraz noże oprawkowe (półwyroby).

Noże tokarskie oprawkowe wykonywane są ze stali szybkotnącej HSS (high speed steel), jest grupa narzędzi, do których zaliczają stale takie jak: SW7M, SW18, SK5. Najczęściej wykorzystywaną stalą jest SW7 inaczej zwana również M2.

2. Wymiary noży tokarskich oprawkowych

Tabela noże tokarskie oprawkowe – dane techniczne

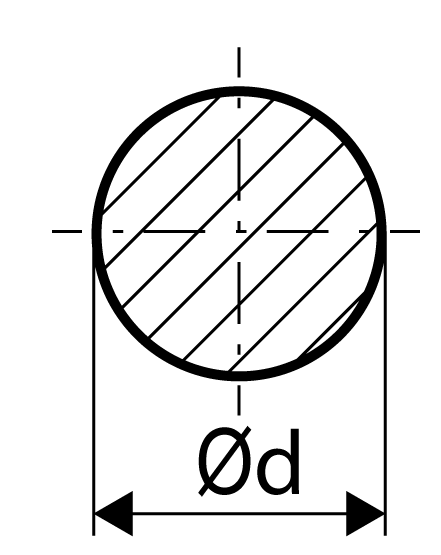

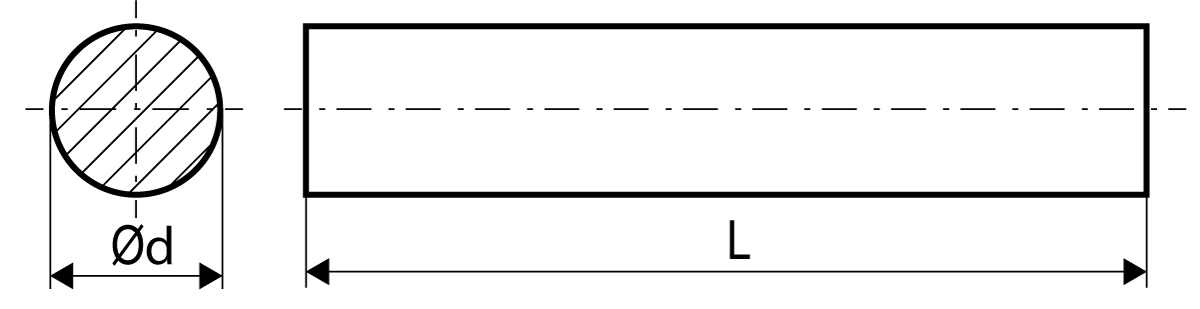

A. Noże o przekroju okrągłym

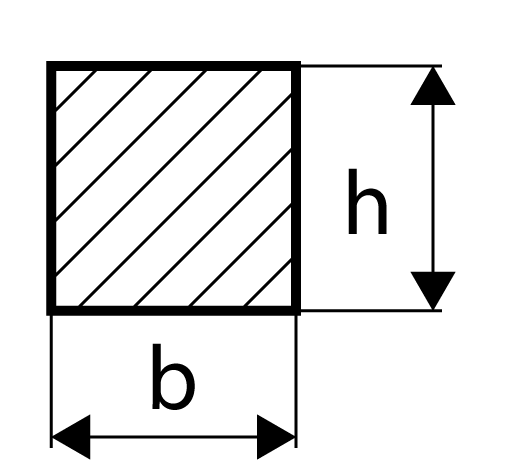

B. Noże o przekroju kwadratowym

O przekroju kwadratowym b=h

O przekroju kwadratowym b=h

C. Noże o przekroju prostokątnym
