Gwint jest to połączenie kształtowe rozłączne stosowane w budowie maszyn. Na rynku dostępnych jest wiele jego odmian. Przeczytaj, jakie są rodzaje gwintów.
Gwinty najogólniej można podzielić według następujących kryteriów:
Ze względu na system miar, czyli

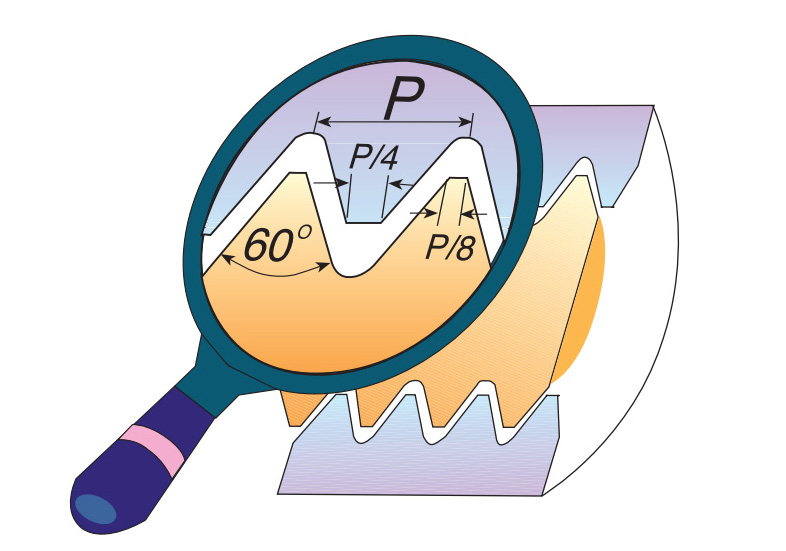

– metryczne – kąt zarysu gwintu wynosi 60°, a wymiar skoku podany jest w [mm]
– calowe – kąt zarysu to 60° lub 55°, wymiar skoku podany jest w ilości zwoi gwintu na 1 cal (czyli 25,4 mm)
Pochylenie gwintu:
– walcowe – gwint został utworzony na powierzchni walca,
– stożkowe – gwint został utworzony na powierzchni stożka, który posiada zbieżność
Rodzaje gwintów ze względu na umiejscowienie
– gwint wewnętrzny – czyli znajdujący się wewnątrz otworu, który wykonuje się m.in. gwintownikiem
gwintownik
– gwint zewnętrzny – znajdujący się na wałku, wykonywany poprzez m.in. narzynki
narzynka
Rodzajów gwintów występuje bardzo wiele, ale niektóre z nich zostały objęte procesem normalizacji i to one są najważniejsze i najczęściej stosowane w przemyśle oraz w urządzeniach codziennego użytku.
Rodzaje gwintów ze względu na kształt
| Gwint metryczny M (ISO metric fine) – o zarysie trójkątnym walcowym, kąt 60° który jest stosowany w większości krajów europejskich w tym również w Polsce, o oznaczeniu M – metryczny zwykły i MF – metryczny drobnozwojny |  |
| Gwint rurowo walcowy G (ang. Whitworth pipe thread) – gwint calowy o zarysie trójkątnym, walcowy, kąt 55° stosowany w połączeniach gdzie wymagana jest szczelność gwintu. |  |
| Gwintu amerykański zunifikowany UNC, UNF (ang American unifed coarse thread) – gwint calowy o zarysie trójkątnym walcowym, kąt 60°, UNC- amerykański zunifikowany zwykły, UNF – amerykański zunifikowany drobnozwojny. |  |
| Gwint Whitwortha BSW, BSF (ang. Whitworh thread) – gwint calowy o zarysie trójkątnym walcowym, kąt 55°, BSW- Whitwortha zunifikowany zwykły, BSF – Whitwortha zunifikowany drobnozwojny. |  |
| Gwint Trapezowy metryczne Tr (stara nazwa symetryczne ang. Trapezoidal thread) – gwint stosowany w połączeniach ruchomych występujący w urządzeniach przenoszących duże obciążenia ( podnośniki samochodowe ) pracujących przy małych prędkościach. |  |
| Gwint do rurek instalacyjnych stalowych Pg – gwint stosowany w instalacjach elektrycznych oraz systemach łączności. Nazwa Pg wywodzi z języka niemieckiego „Panzergewinde” |  |
| Gwint amerykański rurowo stożkowy NPT o zbieżności 1:16 – (ang. American Standard Taper Pipe Thread) jest to gwint stożkowy stosowany najczęściej, ale bez szczelności na gwincie. Szczelność na gwincie możemy uzyskać stosując gwint NPTF |  |
| Gwint amerykański rurowo stożkowy NPTF (ang. Dryseal) o zbieżności 1:16 ze szczelnością uzyskiwaną na gwincie. Gwint NPTF posiada te same wymiary otworu pod gwint oraz skok jak NPT. Stosuje się go w dokładnie pasowanych połączeniach |  |
| ACME – amerykański trapezowy calowy, ogólnego zastosowania.
Stub ACME – gwint trapezowy calowy o niskim profilu. Zastosowanie w układach napędowych, pokrywy cylindrów oraz mechanizmy kierownicze. |
 |
| UNEF (ang. Unified national extra fine thread series) – stosuje się w przypadkach krótkiego gwintu lub cienkościęnnej ścianki rur.
UN ( ang. Unified National constant pitch thread series ) – gwint o stałej podziałce zależnej od wielkości gwintu. UNS ( ang. Unified national threads of special diameters and pitches ) – gwinty ze specjalnymi średnicami oraz podziałkami gwintu. |
 |
