Frezy tarczowe nasadzane należą do grupy narzędzi skrawających z grupy nasadzanych. Oznacza to, że są niesamodzielne i do montażu w obrabiarce takiej jak frezarka czy tokarka wymagają specjalnego trzpienia frezarskiego.
Rodzaje frezów tarczowych nasadzanych
Frezy nasadzane jak i większość narzędzi skrawających występuję w kilku wersjach wykonania ze względu na materiał. Podstawowymi frezami tarczowymi są frezy tarczowe HSS czyli wykonane ze stali szybkotnącej, do tej grupy zaliczają się frezy NFTa DIN-885 BH , NFTb DIN-885 AN a także frezy piłkowe NFTe oraz wiele innych narzędzi, które są mniej popularne. Stal szybkotnąca posiada twardość ok. 62 HRC narzędzie takie najlepiej aby było wykonane ze stali SW7M – najlepsza z tej grupy szybkotnącej HSS. Frezy tarczowe HSS są podstawowymi narzędziami pierwszego użycia zwłaszcza w maszynach konwencjonalnych jak frezarki lub tokarki, posiadają dużą tolerancję na drgania, które mogę wystąpić w trakcie obróbki. Są bardzo dobrym rozwiązaniem dla małoseryjnej obróbki, ponieważ są relatywnie tanie w zakupie.
Frezy tarczowe NFTa są to frezy tarczowe nasadzane trzystronne o ostrzach prostych, frezy NFTb są również frezami trzystronnymi ale o zębach na przemian skośnych. Występują one w wymiarach o średnicy od fi 50 mm aż do fi 250 mm oraz o grubości 4 mm do 32 mm. Cieńsze frezy tarczowe występują w wersji jako frezy piłkowe NFTe, posiadają wtedy większą średnicę w stosunku do swojej grubości. Jedynym producentem takich frezów jest firma Globus z Wapiennicy i możemy liczyć na frezy o średnicy od fi 20 mm do fi 250 mm i przy grubości od 0,5 mm ÷6 mm.
 |
 |
 |
| Frez tarczowy NFTa trzystronny | Frez tarczowy NFTb trzystronny na przemian skośny | Frezy tarczowe NFTe piłkowe |

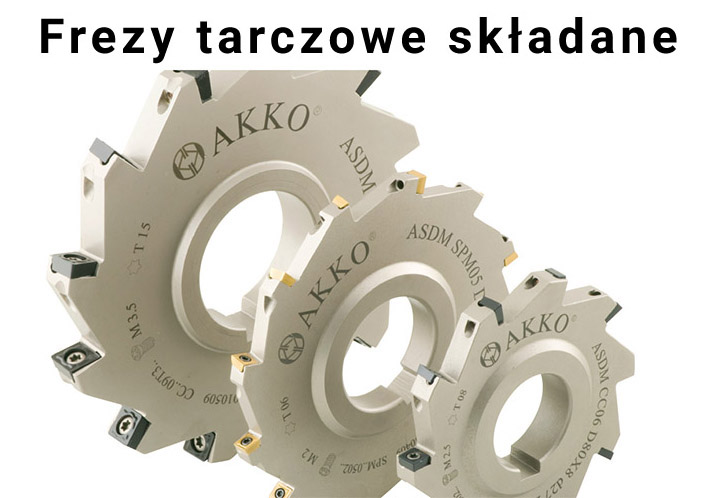

Frezy tarczowe składane są narzędziami o tym samym profilu zastosowania co frezy wykonane z HSS ale zamiast ostrzy wykonanych z HSS posiadają gniazda na płytki wymienne skrawające.
Jest to idealne rozwiązanie dla obróbki wielkoseryjne oraz masowej, płytki skrawające posiadają wiele krawędzi tnących są znaczenie twardsze oraz bardziej wytrzymałe na ścieranie oraz wysokie temperatury. Minusem tych frezów jest na pewno wysoka cena przy zakupie, zaczynająca się od ok. 500 zł netto i więcej ale mogą być stosowane w obrabiarkach konwencjonalnych oraz sterowanych numerycznie CNC.
Wymiary frezów tarczowych składanych na płytki skrawających
Wymiary frezów tarczowych
Montaż frezów składanych w maszynie obróbczej
Frezy tarczowe składane aby użyć musimy zastosować odpowiedni trzpień frezarski. Dobieramy trzpień frezarski przede wszystkim najpierw według rodzaju mocowania w maszynie a kolejną wytyczną jest otwór montażowy freza Ød. Najłatwiej i najlepiej aby wybrać trzpienie frezarskie polskiej produkcji, są one bardzo wysokiej jakości a cenowo zdecydowanie tańsze od producentów zagranicznych.
Największy producentem takich trzpieni frezarskich jest firma Bison-Bial z Białegostoku a dokładnie firma Kolno, drugim wartym polecenia producentem jest firma APX Strzelno. Obaj producenci oferuję trzpienie pod frezy tarczowe nasadzane wykonane wg. najbardziej popularnych norm jak: MAS-403-BT, DIN 69871-A, DIN-2080 oraz DIN-228.
Producenci frezów tarczowych składanych
W Polsce producentem frezów składanych tarczowych jest firma Dolfamex z Zielonej Góry. Produkty tej firmy są bardzo wysokiej jakości i przeznaczone są głównie na płytki tójkątne bez łamacza wióra TPUN 110304 oraz TPKN 1603 posiadające 3 krawędzie tnące. Drugim producentem taki frezów w Polsce jest firma Pafana, która specjalizuje się w nożach tokarskich składanych jak i zwykłych jak ze stali szybkotnącej HSS oraz z płytką lutowaną.
Kolejny dużym producentem znaczącym na polskim rynku jest firma turecka Akko z miasta Konya. Oferują one frezy tarczowe składane na płytki CCMT od 0602rr do CCMT 12004rr oraz frezy w najpopularniejszych wymiarach.
