Stożek Morse’a DIN-228 z płetwą jest jednym z podstawowym chwytów narzędziowych. Występuje on najczęściej w wiertłach, frezach, rozwiertakach i pogłębiaczach. Stosuje się go wtedy, kiedy narzędzie jest większych rozmiarów przez co narażone jest na większe obciążenia podczas obróbki. Stosowane jest do mocowania narzędzi przy konwencjonalnym wierceniu bądź frezowaniu. Posiada on zbieżność:
- 1:20 dla średnic nominalnych 4-6 mm oraz 80-200 mm,
- dla średnic o innych wymiarach zbieżność uzależniona jest od wielkości ale nadal zbliżona do 1:20

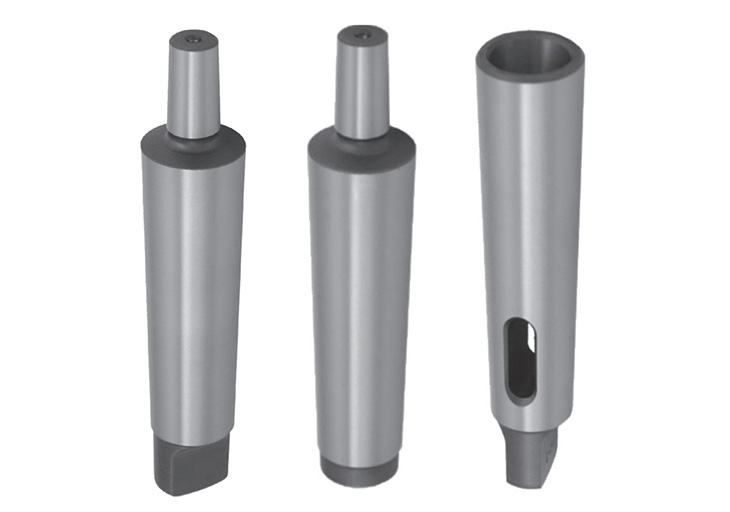

Stożkek Morse`a rodzaje :
Stożek morse’a z płetwą (odmiana A)
Stożek morsea z gwintem odmiana b
Stożek morse’a z otworem pod wbijak (odmiana C – najczęściej stosowany przy tulejach redukcyjnych, które mocują wiertła z płetwa Morse’a.)
Zaletą tych chwytów jest uniwersalność zastosowania dzięki możliwości mocowania tuleją redukcyjną. Natomiast minusem jest to, że nie są przystosowane do automatycznej wymiany narzędzi.
Najczęściej występującymi stożkami są MK1; MK2; MK3; MK4; MK5; MK6.
Właściwości narzędzi ze stożkiem Morse’a:
- tolerancja kąta stożka AT4,
- twardość powierzchni min. 58±2 HRC
- bez wyważania,
- przeznaczone do obróbki konwencjonalnej.
Stożek Morsea wymiary
Aby rozpoznać jaki posiadamy stożek Morse’a czy nr. 1 czy nr. 2 powinniśmy zmierzyć stożek w najszerszym miejscu i porównać z danymi tabeli d1 Wymiary tych stożków i dane techniczne pokazane są w tabeli poniżej.
| K MK | a | b | d1 | d2 | d4 | l1 | l2 | r |
| 0 | 3 | 3,9 | 9,045 | 9,2 | 6 | 56,5 | 10,5 | 4 |
| 1 | 3,5 | 5,2 | 12,065 | 12,2 | 9 | 62 | 13,5 | 5 |
| 2 | 5 | 6,3 | 17,78 | 18 | 14 | 75 | 16 | 6 |
| 3 | 5 | 7,9 | 23,825 | 24,1 | 19 | 94 | 20 | 7 |
| 4 | 6,5 | 11,9 | 31,267 | 31,6 | 25 | 117,5 | 24 | 8 |
| 5 | 6,5 | 15,9 | 44,399 | 44,7 | 35,7 | 149,5 | 29 | 10 |
| 6 | 8 | 19 | 63,348 | 63,8 | 51 | 210 | 40 | 13 |
| 7 | 9,5 | 28,5 | 83,058 | 83,5 | 66 | 286 | 54 | 19 |
Stożek morse’a z gwintem
Stożek Morse’a z płetwą
Stożek morse’a
