Pogłębiacz stożkowy to narzędzia służące do pogłębienia pod stożkowy łeb śruby lub innego ukształtowania, otworu. Ostrza ustawione są pod określonym kątem α.

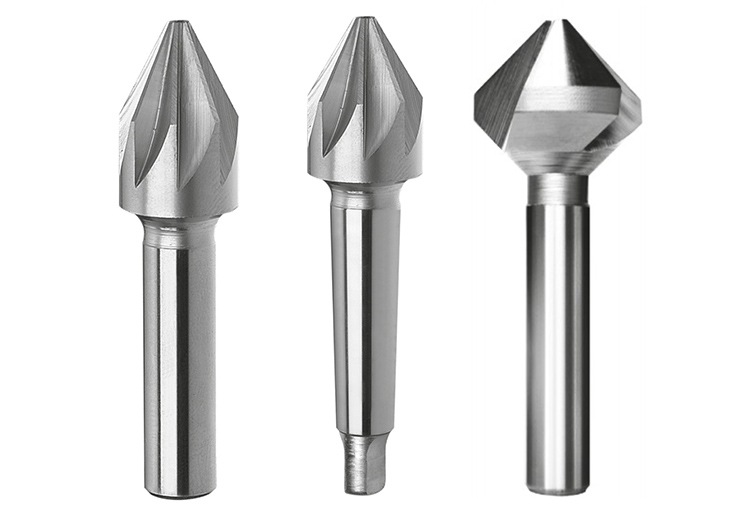

Ze względu na chwyt wyróżnia się 2 rodzaje pogłębiaczy:
- z chwytem walcowym NWSa – przy mniejszych średnicach do Fi 25 mm,
- z chwytem stożkowym Morse’a z płetwą NWSb DIN-228 – przy pogłębiaczach o większych średnicach, zazwyczaj zaczynających się od Fi 16 mm.
 Pogłębiacz stożkowy z chwytem walcowym |
 Pogłębiacz stożkowy z chwytem stożkowym Morse’a |
| Pogłębiacz stożkowy z chwytem walcowym | Pogłębiacz stożkowy z chwytem stożkowym Morse’a |
Pogłębiacze stożkowe są wykonane głównie ze stali szybkotnącej HSS lub ze stali HSS-E wzbogaconej 5% kobaltem, który sprawia że narzędzie utwardza się o ok. 2HRC oraz umożliwia obróbkę stali nierdzewnych a także żeliwa.
Istnieją również pogłębiacze składane, do których jako ostrza montuje się płytki wieloostrzowe z węglików spiekanych (zwykle trójkątne TCMT 16T308). Taki pogłębiacz ze względu na zastosowanie w maszynach CNC posiadają chwyt walcowy Weldona.
Pogłębiacz stożkowy
Rodzaje pogłębiaczy stożkowych o kącie 60 stopni
Pogłębiacz stożkowy o kącie 60 stopni
Pogłębiacz stożkowy o kącie 60 stopni
| DIN 334-A | DIN 334 B | ||||||
| D | D1 | L | Z | L | d | L | Nr stożka MT |
| 8 | – | – | 6 | 50 | 8 | – | – |
| 10 | 2 | 18 | 6 | 50 | 8 | – | – |
| 12,5 | 2 | 18 | 6 | 50 | 8 | – | – |
| 16 | 3,2 | 24 | 8 | 60 | 10 | 100 | 1 |
| 20 | 5 | 27 | 8 | 63 | 10 | 120 | 2 |
| 25 | 7 | 33 | 9 | 69 | 10 | 125 | 2 |
| 31,5 | 9 | 40 | 10 | – | – | 132 | 2 |
| 40 | 12 | 45 | 12 | – | – | 160 | 3 |
| 50 | 16 | 50 | 12 | – | – | 170 | 3 |
| 63 | 20 | 58 | 14 | – | – | 200 | 4 |
| 80 | 25 | 73 | 16 | – | – | 215 | 4 |
Pogłębiacz o kącie wierzchołkowym 90 stopni
Pogłębiacz o kącie wierzchołkowym 90 stopni
Pogłębiacz o kącie wierzchołkowym 90 stopni
| DIN 335-A | DIN 335-B | ||||||
| D | D1 | l | Z | L | d | L | Stożek Morsea MT |
| 8 | – | – | 6 | 48 | 8 | – | – |
| 10 | 2 | 14 | 6 | 48 | 8 | – | – |
| 12,5 | 2 | 16 | 6 | 48 | 8 | – | – |
| 16 | 3,2 | 20 | 8 | 56 | 10 | 95 | 1 |
| 20 | 5 | 24 | 8 | 60 | 10 | 116 | 2 |
| 25 | 7 | 26 | 9 | 65 | 10 | 118 | 2 |
| 31,5 | 9 | 30 | 10 | – | – | 122 | 2 |
| 40 | 12 | 35 | 12 | – | – | 150 | 3 |
| 50 | 16 | 38 | 12 | – | – | 155 | 3 |
| 63 | 20 | 43 | 14 | – | – | 185 | 4 |
| 80 | 25 | 54 | 16 | – | – | 196 | 4 |
Pogłębiacz o kącie wierzchołkowym 90 stopni, Z-3 ( 3-ostrzowe )
Pogłębiacz stożkowy 90 stopni, Z-3 ( 3-ostrzowe )
| DIN 335-C | ||||
| D | D1 | d | L | l |
| 6,3 | 1,5 | 5 | 45 | 5 |
| 8,3 | 2 | 6 | 50 | 7,1 |
| 10,4 | 2,5 | 6 | 50 | 8 |
| 12,4 | 2,8 | 8 | 56 | 10 |
| 16,5 | 3,2 | 10 | 60 | 12,5 |
| 20,5 | 3,5 | 10 | 63 | 15 |
| 25 | 3,8 | 10 | 67 | 18 |
| 30 | 4,2 | 12 | 71 | 18 |
Pogłębiacz o kącie wierzchołkowym 120 stopni
Pogłębiacz stożkowy 120 stopni
Pogłębiacz stożkowy 120 stopni na stożku Morse’a
| DIN 347-A | DIN-347-B | ||||||
| D | D1 | l | Z | L | d | L | Nr stożka MT |
| 8 | – | – | 6 | 44 | 8 | – | – |
| 10 | 2 | 14 | 6 | 46 | 8 | – | – |
| 12,5 | 2 | 16 | 6 | 48 | 8 | – | – |
| 16 | 3,2 | 17 | 8 | 53 | 10 | 93 | 1 |
| 20 | 4 | 24 | 8 | 60 | 10 | 116 | 2 |
| 25 | 7 | 29 | 9 | 65 | 10 | 121 | 2 |
| 31,5 | 9 | 32 | 10 | – | – | 124 | 2 |
| 40 | 12,5 | 35 | 12 | – | – | 150 | 3 |
| 50 | 16 | 38 | 12 | – | – | 153 | 3 |
| 63 | 20 | 43 | 14 | – | – | 185 | 4 |
| 80 | 25 | 54 | 16 | – | – | 196 | 4 |
